상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC/마이크로컴퓨터/7인치 터치스크린 |
|---|---|---|---|
| 배출구 수온: | 5-35C | 압축기 유형: | 덴마크 댄포스 스롤 압축기 |
| 증발기: | 원통 다관형 | 콘덴서: | 핀형입니다 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 빈도: | 50Hz/60Hz |
| 냉각제: | R410A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 수직 다계단 펌프 | 보증: | 12개월 |
| 강조하다: | 480V 공기 냉각 물 냉장고,PLC 공기 냉각 물 냉장기 |
||
제품 설명

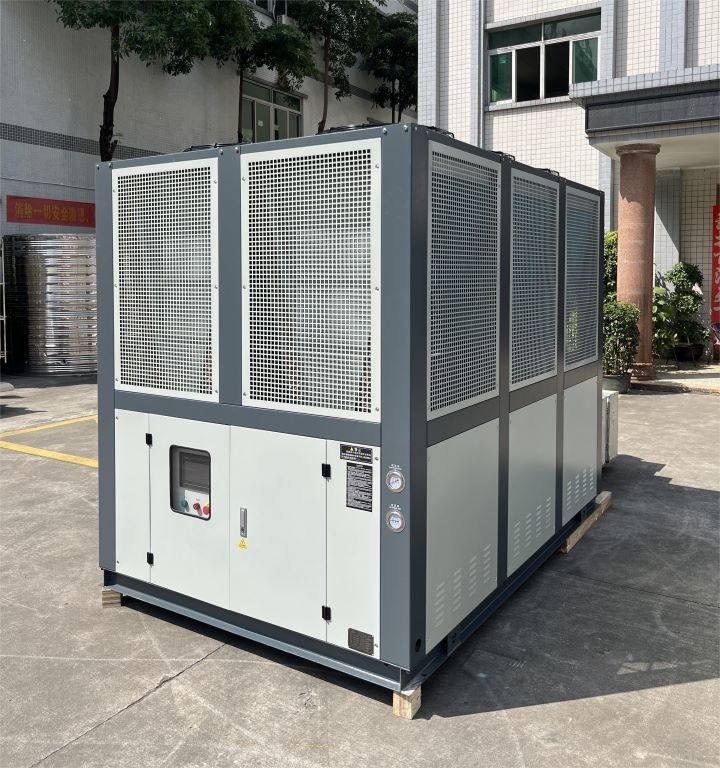

JLSF-75HP 공기 냉각 물 냉장기 덴마크 댄포스 스크롤 압축기를 사용
제품 설명:
공기 냉각 스크롤 쿨러는 냉각 및 에어컨 시스템에서 사용되는 장치로 공기 냉각 콘덴서 및 스크롤 압축기 기술을 사용합니다.
공기 냉각 스롤 냉장기는 공기 냉각 콘덴서 를 이용 하여 열 을 분산 한다. 콘덴서는 냉각 순환 의 중요한 구성 요소 이다.고온 및 고압 냉각 가스를 고압 액체로 냉각하고 변환합니다전통적인 냉장기는 일반적으로 열을 분산하기 위해 물 냉각 콘덴서를 사용하며 냉각 타워 또는 다른 물 소스에 연결되어야합니다.공기 냉각 스크롤 냉장고는 열을 제거하고 열 방출을 달성하기 위해 응축기 표면의 지느러미를 가로 질러 바람을 내는 팬을 사용합니다.
공기 냉각 스롤 냉장기는 전통적인 물 냉장 장치 에 비해 여러 가지 장점 을 가지고 있다. 첫째, 외부 물 소스 에 연결 할 필요 가 없어 설치 가 더 편리 하다.둘째,, 물 펌프 및 냉각 타워와 같은 추가 장비가 없기 때문에 시스템은 더 간단하고 공간을 덜 차지합니다.공기 냉각 스롤 쿨러는 일반적으로 높은 에너지 효율 비율을 가지고 있으며 안정적인 냉각 효과를 제공할 수 있습니다..
제품 특징:
공기 냉각 스롤 쿨러는 다음과 같은 특성을 가진 특수 유형의 쿨러입니다.
1효율적인 냉각 용량:공기 냉각 스롤 쿨러는 스롤 압축기를 사용하며 효율적인 냉각 용량을 갖습니다. 강력한 냉각 용량을 제공 할 수 있으며 큰 또는 높은 부하 냉각 필요에 적합합니다.
2독립 냉각 시스템:공기 냉각 스크롤 냉장기는 독립적인 공기 냉각 시스템을 사용하여 팬을 통해 주변 환경에 열을 분산합니다. 전통적인 물 냉장기와 비교하면추가적인 냉각수 출처나 냉각탑이 필요하지 않습니다., 더 편리하고 공간을 절약합니다.
3자동 제어 및 조정:공기 냉각 스롤 쿨러는 일반적으로 냉각 시스템의 작동 상태를 모니터링하고 조정할 수있는 고급 자동 제어 시스템으로 장착됩니다.실제 필요에 따라 자동으로 시작 및 중지 할 수 있습니다, 정해진 온도 범위에 따라 정확한 온도 조절을 수행합니다.
4에너지 절약 및 환경 보호:독립적인 공기 냉각 시스템을 사용하기 때문에 공기 냉각 스클롤 냉장기는 물 냉장기와 비교하면 에너지 소비가 낮습니다.그것은 물 펌프 작동과 물 순환을 필요로하지 않습니다, 에너지 소비와 물 사용량을 줄이는 동시에 냉각탑이 필요하지 않기 때문에 물 처리 및 화학 사용량이 감소하여 환경 친화적 인 것입니다.
5유연한 설치와 이동성:공기 냉각 스롤 냉장기는 일반적으로 설치와 이동을 쉽게하기 위해 컴팩트한 설계와 바퀴 기반을 가지고 있습니다.그들은 필요에 따라 유연하게 배치되고 조정 될 수 있으며 다양한 위치와 응용 프로그램에 적합합니다., 산업 생산, 상업 건물 및 이벤트의 일시적 냉각.
작동 원리:
공기 냉각 스롤 쿨러의 작동 원리는 냉각 주기와 열 방출 주기로 크게 두 가지로 나눌 수 있습니다.
냉각 주기의 부분:
1압축:냉각 순환의 핵심은 스크롤 압축기입니다. 압축기는 낮은 온도와 낮은 압력 냉각 가스를 흡수합니다.그리고 회전과 압축을 통해 압력과 온도를 증가시킵니다..
2응축:압축된 고온과 고압 냉각 가스는 공기 냉각 콘덴서로 들어갑니다. 콘덴서 안에서 냉각 팬이 외부 공기를 콘덴서의 핑크 위에 불어넣습니다.냉각 가스가 열을 분산하고 냉각되도록 만듭니다.냉각 가스가 냉각되면 고압 액체로 변합니다.
3확장:고압 액체 냉각제는 확장 밸브 (고속 장치) 를 통해 증발기에 들어갑니다. 확장 밸브의 기능은 냉각제의 압력을 낮추는 것입니다.급속히 팽창하게 됩니다., 따라서 온도와 압력을 줄입니다.
열 분산 주기의 부분:
1증발:확장 된 낮은 온도 및 낮은 압력 냉각 물질은 증발기에 들어갑니다. 핑크 튜브 또는 라디에이터가 증발기에 설치됩니다. 냉각 될 물 또는 공기와 접촉하여,열을 흡수하고 물이나 공기를 냉각합니다..
2냉수 공급:증발기에서 냉각된 물은 열을 흡수하고 온도를 낮추기 위해 냉각되어야하는 장비 또는 시스템에 전송됩니다.
3냉각 주기는:차가운 물은 순환 펌프를 통해 냉각 될 장비 또는 시스템에 다시 운반되고 냉각을 위해 순환하여 폐쇄 된 순환을 형성합니다.
전체 과정 동안 냉매는 압축, 응축, 팽창 및 증발의 주기를 압축기의 작용으로 완료하여 열을 흡수하고 방출합니다.따라서 차가운 물의 냉각 효과를 달성합니다.공기 냉각 콘덴서는 환기를 통해 열을 제거하여 냉각 물질이 계속 냉각되고 순환 할 수 있도록합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
작은 공기 냉각 냉장기는 다음과 같은 여러 산업 및 응용 분야에 적합하지만 이에 국한되지 않습니다.
1전자 산업:작은 공기 냉각 냉장기는 반도체, 광학 및 전자 부품과 같은 첨단 기술 제품에 냉각을 제공하여 장비의 정상적인 작동을 보장 할 수 있습니다.
2의약품 산업:작은 공기 냉각 냉각기는 제약 생산 과정의 온도 조절을 필요로하는 링크에 안정적인 냉각 효과를 제공하여 제약의 품질과 안전성을 보장 할 수 있습니다..
3식품 산업:작은 공기 냉각 냉장기는 식품의 품질과 안전성을 보장하기 위해 식품 가공, 저장 및 운송 중에 온도 조절을 필요로하는 링크에 냉각을 제공할 수 있습니다.
4플라스틱 산업:작은 공기 냉각 냉각기는 플라스틱 주사형, 부어형, 진압형 등에서 온도 조절 연결 고리를 냉각시킬 수 있습니다.제품 품질과 생산 효율성을 보장하기 위해.
5화학 산업:작은 공기 냉각 냉각기는 화학 생산 과정에서 온도 조절이 필요한 링크를 냉각시켜 화학 제품의 품질과 안전성을 보장할 수 있습니다.
일반적으로 작은 공기 냉각기들은 냉각을 필요로 하는 다양한 경우에 적합하며, 다양한 산업에 효율적이고 안정적이고 신뢰할 수 있는 냉각 솔루션을 제공합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
냉장고 사용 에 대한 주의 사항?
물 냉장고 를 사용 할 때 다음 과 같은 점 에 주의 를 기울여야 합니다.
1안전 작동:냉장고의 사용 설명서와 안전 작동 절차를 잘 알고 따르십시오.운영자가 필요한 훈련과 기술을 갖추고 장비의 운영 원칙 및 안전 예방 조치를 이해하도록 보장합니다..
2전기 안전:냉장고의 전기 연결이 전기 표준과 요구 사항을 준수하는지 확인합니다.전기 전류 를 과부하 하는 것 을 피하고, 전력 선 이 안정적 이며 정기적으로 검사 되는 것 을 확인 하십시오.
3물 품질 관리:냉장고가 물 냉각 시스템을 사용하는 경우, 물 품질 관리 및 유지보수에 주의를 기울여야 합니다.물 품질을 정기적으로 확인 하고, 물 냉각 시스템에서 필터를 깨끗이 하거나 교체 하여 비늘과 더러운 물질이 쌓이지 않도록 한다..
4온도 조절기:필요에 따라 냉장고의 온도 조절 매개 변수를 설정하고 모니터링합니다. 설정 된 온도 범위가 응용 프로그램 요구 사항을 충족하는지 확인하고 필요에 따라 온도 조절을 신속하게 조정하십시오..
5유지보수:냉장고의 정기적인 유지보수, 콘덴서 청소, 압력 센서와 온도 센서의 정확성 검사 및 움직이는 부품을 윤활시키는 것을 포함합니다.제조업체가 제공하는 유지보수 지침과 스케줄을 따르십시오..
6문제 해결:냉장고가 고장 나거나 이상하다면 먼저 전원 공급 장치와 전기 연결이 정상인지 확인하십시오. 문제가 지속되면고장 해결 및 수리를 위해 전문적인 유지보수 직원과 연락해야합니다., 그리고 스스로 수리하거나 조작하는 것을 피하십시오.
7환경 요구 사항:냉장고를 설치 할 때 주변 환경이 잘 환기를 하는 것을 확인하고 냉각 팬이나 공기 입구와 출구를 막는 것을 피하십시오.유해 가스 또는 부식 물질이있는 환경에서 냉장고를 사용하지 마십시오..
8온도 변화:냉장고 가동 또는 정지 시 온도는 변할 수 있습니다. 시작하기 전에 시스템이 적절한 온도에서 있는지 확인하십시오. 정지 후 냉장고를 갑자기 종료하지 마십시오.하지만 대신 점차적으로 부하를 줄이고 시스템을 냉각하는 시간을 허용.
9청소 및 보호:냉장고의 껍질과 내부 부분을 정기적으로 청소하여 라디에이터와 팬이 먼지와 막힘이 없는지 확인합니다.적당한 보호 조치를 취하여 냉장고를 환경의 혹독한 조건으로부터 보호하십시오..
10재활용 및 폐기:지역 환경 규정 및 규정에 따라 냉각기 및 기타 냉각기 관련 폐기물을 적절히 처리하십시오.
이러한 사용 주의 사항은 장비의 수명을 연장하는 동시에 냉장고의 안전한 작동과 성능을 보장하는 데 도움이 될 수 있습니다.제조업체가 제공하는 사용 지침과 권장 사항을 준수하고 실제 조건에 따라 적절한 작동 및 유지 관리를 수행하는 것이 중요합니다..
