상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | 5-50C | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 | 콘덴서: | 핀형 관 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 주파수: | 50Hz/60Hz |
| 냉각제: | R22/R407C/R134A/R410A/R404A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 원심력 / 수직 | 보증: | 12개월 |
| 강조하다: | 마이크로 컴퓨터 공기 냉각 산업 냉장기,공기 냉각 산업 냉각기 PLC |
||
제품 설명

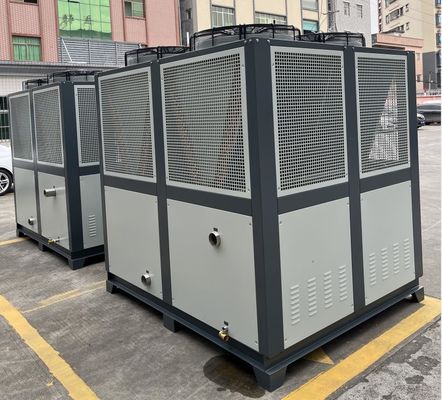

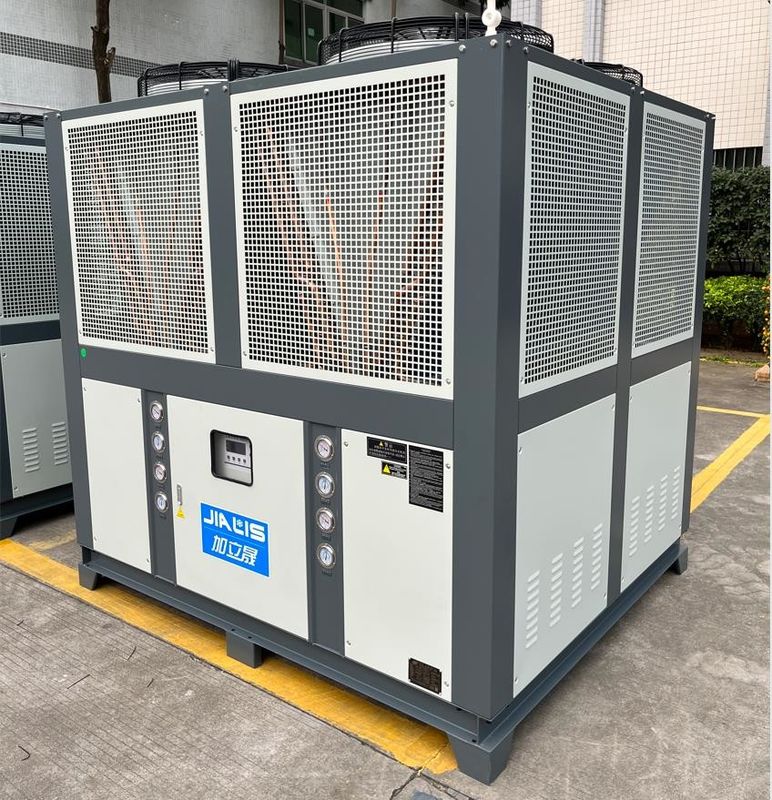

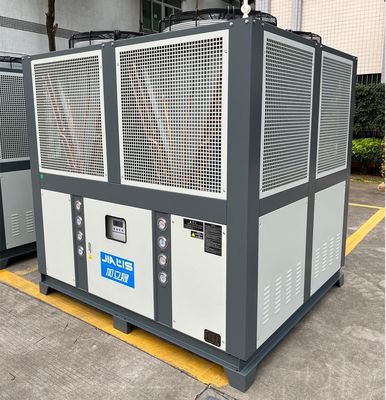

JLSF-66HP 공기 냉각 물 냉장기 전자 부품, 반도체 장비, 의료 장비
제품 설명:
공기 냉각 냉각기는 냉각 장비의 일종입니다. 냉각기라고도 알려져 있습니다. 그것은 공기 응축기를 사용하여 열을 방출합니다. 그래서 "공기 냉각"이라고합니다.이것은 물 냉각 냉장고의 작동 방식과 다릅니다., 열을 방출하기 위해 물 응축기를 사용합니다.
전통적인 물 냉각 냉각기와 비교하면 공기 냉각기와 전통적인 물 냉각 냉각기의 차이점은 냉각기로 공기 냉각기를 사용하는 것입니다.그리고 팬은 기계의 한쪽에서 열 분산에 필요한 공기를 불어 다른 쪽에서 그것을 배출. 냉각을 달성. 따라서, 공기 냉각 냉장고는 외부 냉각 물 공급원이 필요하지 않습니다, 독립적이며 설치 및 이동에 매우 편리합니다.
제품 특징:
공기 냉각 냉각기는 일반적인 냉각 장비이며 주요 특징은 다음과 같습니다.
1독립성:공기 냉각 냉각기는 파이프 또는 물 펌프를 통해 외부 냉각 물 소스에 연결 할 필요가 없습니다. 독립적이며 설치 및 이동이 쉽습니다.
2높은 효율과 에너지 절감:공기 냉각 냉장고는 높은 효율의 압축기와 열 교환기를 채택하여 짧은 시간 내에 설정된 온도 요구 사항을 달성 할 수 있습니다.또한 에너지 소비를 줄이고 더 나은 에너지 절약 효과를 얻을 수 있습니다..
3간편한 유지보수:공기 냉각 냉장고는 구조가 간단하고 유지 보수가 쉽고 청소 및 수리도 쉽습니다.
4소음 낮아:공기 냉각 냉장고는 낮은 작동 소음을 가지고 있으며 주변 환경과 인원을 방해하지 않습니다. 조용한 환경을 필요로하는 장소에 적합합니다.
5자동 제어:공기 냉각 냉각기는 고급 제어 시스템을 채택하여 온도와 습도를 자동으로 조정하여 안정적이고 신뢰할 수있는 냉각 효과를 보장 할 수 있습니다.
6유연성:공기 냉각 냉장기는 다른 필요를 충족시키기 위해 혼자 또는 다른 장비와 함께 사용할 수 있습니다.
일반적으로 공기 냉각 냉장고는 독립성, 높은 효율성 및 에너지 절약, 간편한 유지 보수, 낮은 소음, 자동 제어 및 유연성의 특징을 가지고 있습니다.그리고 다양한 냉각 필요에 널리 사용되는 이상적인 장비입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
작은 공기 냉각 냉장기는 다음과 같은 여러 산업 및 응용 분야에 적합합니다.
1전자 산업:작은 공기 냉각 냉장기는 반도체, 광학 및 전자 부품과 같은 첨단 기술 제품에 냉각을 제공하여 장비의 정상적인 작동을 보장 할 수 있습니다.
2의약품 산업:작은 공기 냉각 냉각기는 제약 생산 과정의 온도 조절을 필요로하는 링크에 안정적인 냉각 효과를 제공하여 제약의 품질과 안전성을 보장 할 수 있습니다..
3식품 산업:작은 공기 냉각 냉장기는 식품의 품질과 안전성을 보장하기 위해 식품 가공, 저장 및 운송 중에 온도 조절을 필요로하는 링크를 냉각 할 수 있습니다.
4플라스틱 산업:작은 공기 냉각 냉각기는 플라스틱 주사형, 부어형, 진압형 등에서 온도 조절 연결 고리를 냉각시킬 수 있습니다.제품 품질과 생산 효율성을 보장하기 위해.
5화학 산업:작은 공기 냉각 냉장고는 화학 생산 과정의 온도 조절이 필요한 링크를 냉각시켜 화학 제품의 품질과 안전성을 보장할 수 있습니다.
일반적으로 작은 공기 냉각기들은 냉각을 필요로 하는 다양한 경우에 적합하며, 다양한 산업에 효율적이고 안정적이고 신뢰할 수 있는 냉각 솔루션을 제공합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
제품 유지 관리:
공기 냉각기 는 중요한 냉각 장비 이며, 그 정상 작동 은 정기적 인 유지 보수 를 필요로 한다.공기 냉각기 유지 보수에서 주의가 필요한 사항은 다음과 같습니다.:
1정기적인 청소:공기 냉각 냉장고의 라디에이터와 팬은 열 분산 및 환기 효과를 보장하고 먼지와 잔해가 냉각 효과에 영향을 미치지 않도록 주기적으로 청소해야합니다.
2필터를 교체하세요공기 냉각 기기의 공기 필터는 냉각 효과와 기계 수명을 좌지우지하는 먼지와 불순물이 기계에 들어가는 것을 방지하기 위해 정기적으로 교체해야합니다.
3냉각기를 확인해공기 냉각 냉각기의 냉각 물질은 냉각 물질의 양이 정상 범위 내에 있는지 확인하고 적시에 냉각 물질을 추가하거나 교체하기 위해 정기적으로 검사해야합니다.
4전기 시스템을 확인해공기 냉각 기기의 전기 시스템은 안전성 및 신뢰성을 보장하기 위해 케이블, 배선, 보험 등을 포함하여 정기적으로 점검해야합니다.
5- 기계 시스템을 확인하세요.공기 냉각 냉장고의 기계 시스템은 압축기, 확장 밸브, 모터 등을 포함하여 정상적인 작동과 수명을 보장하기 위해 정기적으로 검사해야합니다.
6정기적인 유지보수:공기 냉각 냉장고는 정상적인 작동과 수명을 보장하기 위해 윤활수, 꽉 막는 나사, 조정 등을 포함하여 정기적인 유지 보수가 필요합니다.
7안전에 주의를 기울여:공기 냉각기 를 유지 관리 할 때, 전기 충격, 절단 및 타는 등의 사고 를 피하기 위해 안전 에 주의 를 기울여야 합니다.
결론적으로, 공기 냉각 냉장고의 유지보수는 많은 측면에주의를 기울여야 합니다. 정기적인 유지보수는 정상적인 작동과 수명을 보장하고, 실패율을 줄일 수 있습니다.그리고 업무의 효율성을 향상.
