상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 적용: | 산업적 / 상용 |
|---|---|---|---|
| 컨트롤러: | 마이크로프로세서 / PLC | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 | 콘덴서: | 핀형입니다 |
| 컨덴서 팬들: | 원심력인 굴대 / | 사운드 레벨: | 60-65dB(A) |
| 펌프: | 원심력입니다 | 냉각제: | R22/R407C/R134A/R410A/R404A |
| 보호: | 높이 / 저압 /는 부동시킨 / 상순 /를 과적합니다 | 보증: | 12개월 |
| 강조하다: | JLSF-5HP 물 냉각기,물 냉각기 원심,공기 냉각 원심 수 냉장기 |
||
제품 설명

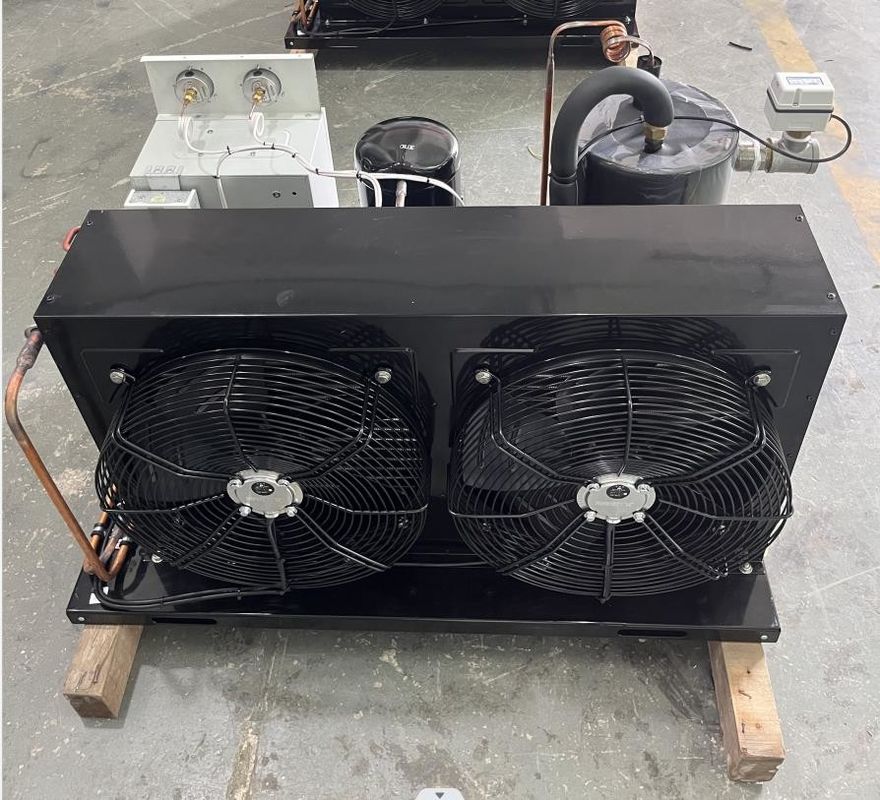

JLSF-5HP 공기 냉각 물 냉장고 반도체, 통합 회로 및 광 전자 장치 제조
제품 설명:
공기 냉각 모듈 기계는 냉각을 달성하기 위해 공기 냉각을 사용하는 냉각 장비의 일종입니다. 일반적으로 압축기, 응축기, 확장 밸브,그리고 증발기그것은 냉각의 목적을 달성하기 위해 증발기와 응축기 사이에 냉각 물질을 순환시킬 수 있습니다.
생산 특징:
전통적인 물 냉각 냉각 장비와 비교하면 공기 냉각 모듈 장치의 주요 장점은 다음과 같습니다.
1물 공급원이 필요없습니다.공기 냉각 모듈 기계는 물 공급원이 필요하지 않습니다. 이것은 수 냉각 냉각 장비에서 발생할 수있는 규모 및 부식 문제를 피할 수 있습니다.또한 물 자원을 절약할 수 있습니다..
2광범위한 응용 분야:공기 냉각 모듈 기계는 높은 주변 온도 장소에서 정상적으로 작동 할 수 있습니다.물 냉각 냉각 장비는 물의 온도가 적절한 경우에만 정상적으로 작동 할 수 있습니다., 그래서 공기 냉각 모듈 기계는 더 넓은 응용 범위를 가지고 있습니다.
3낮은 유지보수 비용:공기 냉각 모듈 기계는 물을 필요로 하지 않기 때문에, 유지 보수 비용은 상대적으로 낮고, 규칙적인 물 품질 검사와 청소가 필요하지 않습니다.
4설치가 쉬워요공기 냉각 모듈 기계는 물 소스 파이프라인에 연결 할 필요가 없으며 설치 및 시범화 작업은 물 냉각 냉각 장비보다 간단합니다.
5환경 보호 및 에너지 절약:공기 냉각 모듈 기계는 폐수를 생성하지 않아 환경 오염을 줄입니다.그것은 또한 물 펌프와 같은 보조 장비가 필요하지 않기 때문에 에너지 소비를 줄입니다..
공기 냉각 모듈 기계는 전자, 식품, 의학, 화학 및 기타 산업의 냉각 장비와 같은 냉각이 필요한 경우에 널리 사용되었습니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
공기 냉각 모듈 기계는 다음 측면을 포함하여 그러나 이에 국한되지 않는 많은 산업에서 널리 사용됩니다.
1전자 산업:공기 냉각 모듈 기계는 반도체 제조, 통합 회로 제조, 광 전자 장치 제조 등 전자 장비의 냉각에 사용될 수 있습니다.
2식품 산업:공기 냉각 모듈 기계는 음료 생산, 얼음 제조 등 식품 가공 분야에서 냉각에 사용할 수 있습니다.
3의약품 산업:공기 냉각 모듈 기계는 의약품 저장, 조제물의 냉각 건조 등 의약품 공정에서 냉각에 사용할 수 있습니다.
4화학 산업:공기 냉각 모듈 기계는 화학 생산 과정의 냉각에 사용될 수 있습니다. 예를 들어 미세 화학 물질, 합성 섬유, 석유 화학 물질 등.
5농업 산업:공기 냉각 모듈 기계는 농산물 저장, 냉동 운송 등과 같은 농업 생산의 냉각에 사용할 수 있습니다.
6항공 및 항공우주 산업:공기 냉각 모듈러 기계는 항공과 항공우주, 항공기 및 위성과 같은 첨단 기술 분야에서 냉각에 사용될 수 있습니다.
요약하자면, 공기 냉각 모듈 기계는 많은 산업 분야에서 응용 프로그램을 가지고 있습니다. 이러한 산업에 효율적이고 신뢰할 수있는 냉각 장비를 제공하여 생산 효율성을 향상시킬 수 있습니다.품질 및 비용을 절감.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
왜 공기 냉각 모듈 기계를 선택
공기 냉각 모듈 기계를 선택하는 이유는 다음과 같습니다.
1광범위한 응용 분야:공기 냉각 모듈 기계는 높은 주변 온도 장소에서 정상적으로 작동 할 수 있습니다.물 냉각 장비는 물의 온도가 적절한 경우에만 정상적으로 작동할 수 있습니다., 그래서 공기 냉각 모듈 기계는 더 넓은 응용 범위를 가지고 있습니다.
2물 자원을 절약:공기 냉각 모듈 기계는 물 공급원이 필요하지 않아 수로 냉각된 냉각 장비에서 발생할 수 있는 스케일 및 부식 등의 문제를 피할 수 있습니다.또한 물 자원을 절약할 수 있습니다..
3설치가 쉬워요공기 냉각 모듈 기계는 물 소스 파이프라인에 연결 할 필요가 없으며 설치 및 시범화 작업은 물 냉각 냉각 장비보다 간단합니다.
4낮은 유지보수 비용:공기 냉각 모듈 기계는 물을 필요로 하지 않기 때문에, 유지 보수 비용은 상대적으로 낮고, 규칙적인 물 품질 검사와 청소가 필요하지 않습니다.
5환경 보호 및 에너지 절약:공기 냉각 모듈 기계는 폐수를 생성하지 않아 환경 오염을 줄입니다.그것은 또한 물 펌프와 같은 보조 장비가 필요하지 않기 때문에 에너지 소비를 줄입니다..
6높은 효율과 에너지 절감:공기 냉각 모듈 기계는 냉각 효과를 보장하면서 에너지를 절약하고 운영 비용을 줄일 수있는 고 효율 냉각 기술을 채택합니다.
7안정적이고 신뢰할 수 있습니다.공기 냉각 모듈 기계는 성숙한 냉각 기술과 디자인을 채택하고 안정적이고 신뢰할 수있는 성능을 가지고 있습니다.그리고 생산 과정의 원활한 진행을 보장하기 위해 오랫동안 안정적으로 작동 할 수 있습니다..
요약하자면, 공기 냉각 모듈러 기계를 선택하면 물 자원을 절약하고 비용을 절감하고 환경을 보호 할 수 있습니다. 동시에 높은 효율성, 에너지 절약,안정성 및 신뢰성, 그래서 많은 산업에서 널리 사용되었습니다.
