상세 정보 |
|||
| 제품 이름: | 냉온 통합 냉각기 | 하이라이트: | 하나의 두 냉각기/두 시스템의 독립적 제어 |
|---|---|---|---|
| 제어 시스템: | 2 PLC/마이크로컴퓨터 | 배출구 수온: | 5-50C |
| 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 | 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 |
| 콘덴서: | 핀형 관 | 컨덴서 팬들: | 원심력인 굴대 / |
| 소음 수준: | ≤75dB(A) | 전압: | 220V/380V/415V/440V/480V |
| 주파수: | 50Hz/60Hz | 냉각제: | R22/R407C/R134A/R410A/R404A |
| 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. | 펌프: | 원심력 / 수직 |
| 보증: | 12개월 | ||
| 강조하다: | JLSF-60HP 물 냉각기,물 냉각기 220V |
||
제품 설명

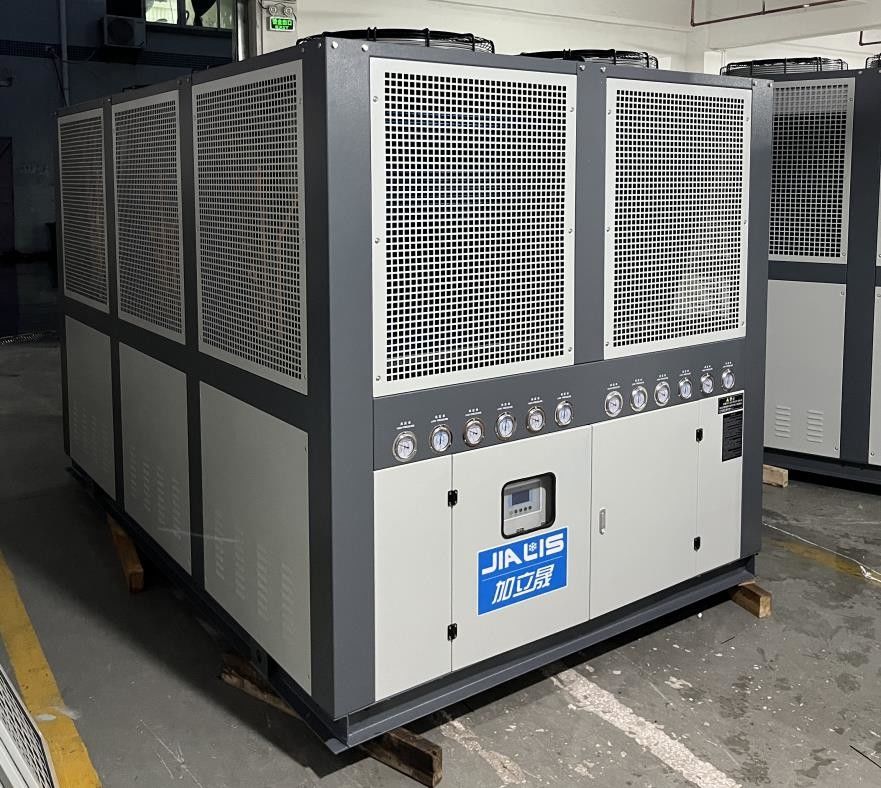

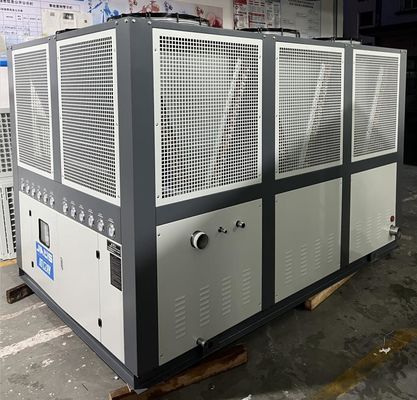

JLSF-60HP 냉각기, 일정한 온도 냉각기, 일정한 온도 기계
제품 설명:
온도 펌프 냉장기 또는 뜨거운 물 냉장기라고도 불리는 냉동 및 뜨거운 통합 냉장기는 냉각 및 난방 기능을 통합하는 장치입니다.그것은 열 펌프 기술을 통해 냉각과 난방의 이중 기능을 달성 할 수 있습니다..
제품 특징:
두 시스템 통합 냉각기의 장점은 다음과 같습니다.
1이중 순환 시스템:두 시스템 통합 냉장고는 두 개의 다른 냉각 시스템에 동시에 냉각 물을 공급 할 수있는 이중 순환 시스템을 가지고 있으며 장비의 활용률을 향상시킵니다..
2높은 효율과 에너지 절감:이 시스템 통합 냉장기는 고효율 냉장 기술과 냉각 물 펌프를 채택하여 에너지 절감 및 환경 보호를 실현하고 에너지 소비를 줄일 수 있습니다.그리고 장비의 에너지 효율 비율을 향상.
3안정적이고 신뢰할 수 있습니다.두 시스템 통합 냉장기는 독립적인 냉장 시스템과 냉각 시스템을 갖추고 있으며, 이는 작동 중 장비의 안정성과 신뢰성을 보장 할 수 있습니다.
4공간 사용률:두 시스템 통합 냉장고는 컴팩트한 디자인으로 공간을 거의 차지하지 않으며 제한된 공간의 경우를 충족시킬 수 있습니다.
5조작이 쉽다:두 시스템 통합 냉장기는 조작과 유지보수가 용이하며 유지보수 비용과 어려움을 줄일 수 있습니다.
간단히 말해서, 이중 시스템 통합 냉장기는 이중 순환 시스템을 갖춘 냉장고로, 동시에 두 개의 다른 냉장 시스템을 냉장수로 공급할 수 있습니다.고효율의 장점이 있습니다., 에너지 절약, 안정성 및 신뢰성, 높은 공간 활용, 그리고 쉬운 운영.그것은 동시에 두 가지 다른 냉각 시스템에 냉각 물을 제공해야 하는 경우에 적합합니다중앙 에어컨 시스템, 냉각 타워 시스템, 산업 냉각 시스템 등
작동 원리:
냉각 및 열 통합 냉각기의 작동 원리는 열 펌프 시스템과 유사합니다. 냉각 및 가열 과정을 달성하기 위해 열 펌프 주기를 사용합니다.아래와 같이 기본적인 작업 과정이 있습니다.:
1냉각 모드:냉각 모드에서 통합 냉각 및 난방 냉각기는 증발기에 있는 냉각 물질을 통해 열을 흡수하고 냉각수를 필요한 온도에 줄입니다.냉각제는 증발기에 증발, 냉각 물의 열을 흡수하고 압축기로 전송합니다.
2압축 모드:압축기에 냉매는 압축되어 온도와 압력이 증가합니다. 높은 온도와 고압 냉매가 응축기에 들어갑니다.
3응축 모드:응축기에 있는 냉매는 냉각기를 통해 열을 분산시켜 냉매의 온도를 낮추고 공기나 물과 같은 외부 매체로 열을 전달합니다.응축기에 있는 냉각제는 액체가 됩니다..
4난방 모드:난방 모드에서 통합 냉각 및 난방 냉장기는 작동 모드를 역전하고 제어 밸브를 통해 냉각 물질의 흐름 방향을 조정합니다.냉각제는 증발기에서 열을 흡수, 그 다음 압축 및 응축 과정을 거쳐 열을 뜨거운 물에 방출하여 필요한 난방 기능을 제공합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
냉동 및 뜨거운 통합 일정한 온도 냉장기는 냉각과 가열을 동시에 제공하고 일정한 온도를 유지해야하는 경우에 널리 사용됩니다. 예를 들어:
1산업 생산:화학반응, 주사형조, 전자제품 제조 등과 같은 산업 공정에서 일정한 온도를 필요로 하는 냉각 및 난방에 사용됩니다.
2실험실과 과학 연구:실험장비, 원자로, 일정한 온도 목욕장 등 실험실 및 과학 연구 기관에 적합하며 일정한 온도 냉각 및 가열을 제공합니다.
3의료 분야:의료 장비, 예를 들어 의료 냉방 치료 장비, 실험실 장비, 의료 영상 장비 등에는 동시에 냉각 및 난방 기능이 필요합니다.그리고 일정한 온도를 유지.
4다른 용도:통합 냉각 및 가열 일정한 온도 냉장기는 또한 온도 시뮬레이션 테스트와 같은 높은 온도 제어 요구 사항이있는 환경에서 사용할 수 있습니다.반도체 제조, 등등
통합 냉각 및 온도 일정한 온도 냉각기의 장점은 냉각, 온도 및 일정한 온도 제어 기능을 통합한다는 것입니다.다양한 응용 시나리오의 요구를 충족시킬 수 있습니다., 안정적인 온도 조절과 효율적인 에너지 활용을 제공합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
냉각기와 온실 통합 냉각기의 일정한 온도 제어 시스템은 어떻게 작동합니까?
The constant temperature control system of the integrated cooling and heating constant temperature chiller is a key component responsible for monitoring and adjusting the water temperature to achieve a constant temperature다음은 일반적인 온도 조절 시스템의 작동 원리입니다.
1온도 센서:한 개 이상의 온도 센서는 일반적으로 일정한 온도 제어 시스템에 포함되어 실시간으로 물 온도를 모니터링합니다.이 센서는 열조리 같은 원리에 기반한 장치가 될 수 있습니다., 열쌍 또는 반도체. 그들은 물 온도를 전기 신호로 변환하고 제어 시스템에 전달합니다.
2컨트롤러:일정한 온도 조절 시스템의 컨트롤러는 지능형 전자 장치입니다.온도 센서로부터 신호를 수신하고 설정된 목표 온도 및 제어 전략에 따라 난방 요소의 작업을 제어하는 데 사용됩니다.컨트롤러는 일반적으로 입력 신호를 처리하고 제어 알고리즘을 실행하고 제어 신호를 출력하기 위해 마이크로 프로세서와 관련 회로를 가지고 있습니다.
3피드백 루프:컨트롤러는 피드백 루프를 통해 온도의 폐쇄 순환 조절을 실현합니다.실제 측정 된 물 온도를 설정 된 목표 온도와 비교하고 비교에 따라 난방 요소의 전력을 조정합니다.실제 온도가 목표 온도보다 낮으면 컨트롤러는 난방력을 증가시킵니다. 실제 온도가 목표 온도보다 높으면,컨트롤러는 난방 전력을 줄일 것입니다..
4난방 원자 제어:일정한 온도 조절 시스템은 난방 요소의 작동을 제어함으로써 온도 조절을 실현합니다. 난방 요소는 전기 난방 장치일 수 있습니다.열 교환기 또는 다른 적절한 난방 장치제어기는 물 온도를 높이기 위해 필요한 전기 또는 다른 형태의 에너지를 난방 요소에 공급합니다.
5안전 보호:일정한 온도 제어 시스템은 일반적으로 시스템의 안전한 작동을 보장하기 위해 안전 보호 기능도 포함합니다. 이러한 보호 기능에는 과온 보호 기능이 포함 될 수 있습니다.,과전류 보호, 단전 보호 등 과온, 과전류 또는 다른 결함 조건으로부터 보호합니다.
물의 실제 온도를 지속적으로 모니터링하고 난방 요소의 작동을 조정함으로써온도 조절 시스템은 설정된 목표 온도 범위 내에서 안정적으로 물 온도를 유지할 수 있습니다.이러한 방식으로 통합 냉각과 난방 일정한 온도 냉장기는 수요에 따라 일정한 냉각 또는 난방 효과를 제공할 수 있습니다.그리고 정확한 온도 조절이 필요한 애플리케이션에 적합합니다..
