상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | 5-50C | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 | 콘덴서: | 핀형 관 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 주파수: | 50Hz/60Hz |
| 냉각제: | R22/R407C/R134A/R410A/R404A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 원심력 / 수직 | 보증: | 12개월 |
| 강조하다: | JLSF-30HP 냉각 냉각기,공기는 더 쌀쌀한 기계를 냉각시켜 식었습니다,종이 산업 공기 냉각 냉각기 |
||
제품 설명

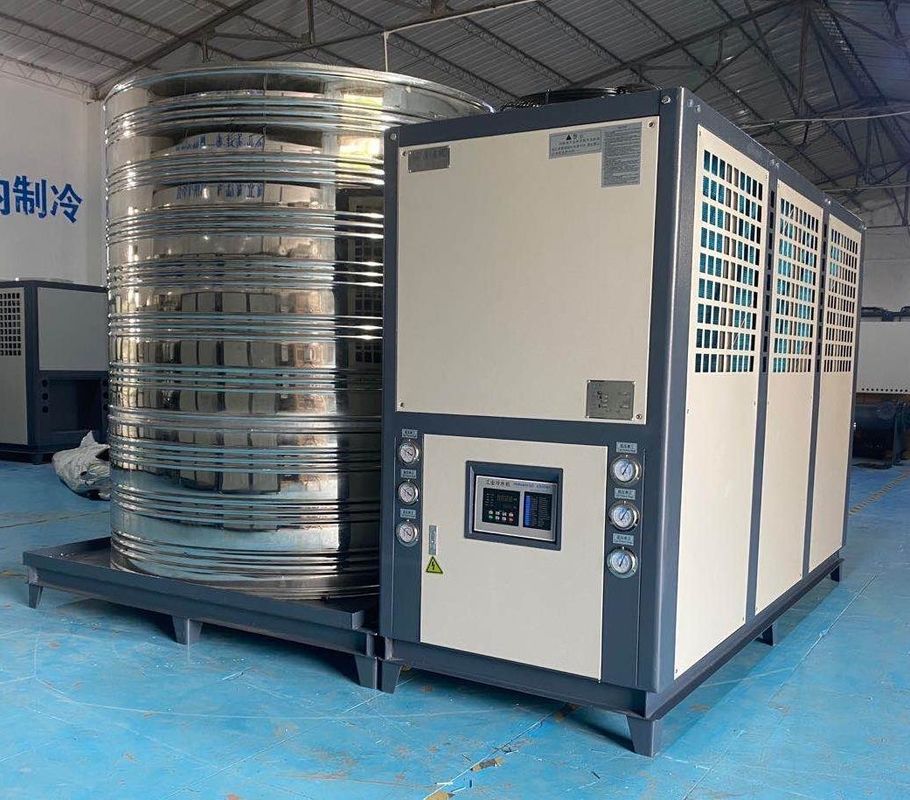

JLSF-30HP 공기 냉각 물 냉장고 섬유, 가죽, 화학 섬유, 종이 산업
제품 설명:

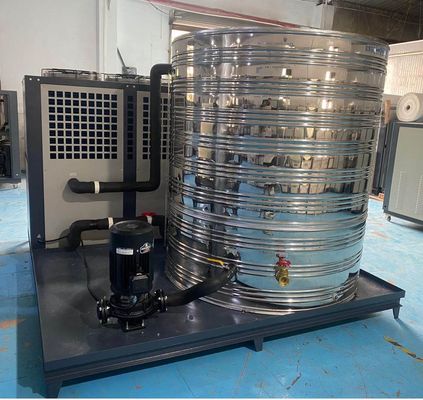

공기 냉각 통합 냉장기는 냉장장고, 고립 물 탱크 및 외부 순환 펌프를 통합 한 냉장 장치입니다. 공기 냉장 방식을 채택합니다.그리고 열은 추가 냉각 수원 출처 없이 팬을 통해 냉각 시스템에서 방출됩니다.공기 냉각 통합 냉장고의 통합 설계는 사용자가 설치를 더 쉽게합니다.
제품 특징:
공기 냉각 통합 냉각기의 몇 가지 특성 및 응용 시나리오는 다음과 같습니다.
1단순화 된 설치:공기 냉각 통합 냉장고는 냉각 타워와 냉장고를 통합하고 있으며, 설치는 비중이 큰 파이프 및 냉각 물 시스템 없이 비교적 간단합니다.
2공간 절약:전통적인 냉각 시스템에 비해 공기 냉각 통합 냉장기는 공간을 적게 차지하고 공간이 제한된 장소에 적합합니다.
3- 내장 팬:공기 냉각 통합 냉장고에는 펌프와 냉각탑이 추가되지 않고 펌프 작동을 통해 열을 방출합니다.
4독립적인 운영:공기 냉각 통합 냉장기는 외부 냉각 수자원에 의존하지 않고 독립적으로 작동 할 수 있으며 냉각수가 제공되지 않는 일부 환경에 적합합니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
1산업 생산:공기 냉각 통합 냉장기는 가공, 주사형조, 레이저 절단 및 기타 프로세스의 장비 냉각과 같은 산업 생산의 냉각 필요에 적합합니다.
2상업용 건물:공기 냉각 통합 냉장기는 사무실 건물, 쇼핑 센터, 호텔 및 다른 장소와 같은 상업 건물의 에어컨 시스템에서 에어컨 냉각을 위해 사용할 수 있습니다.
3데이터 센터:데이터 센터의 높은 냉각 요구 사항으로 인해 공기 냉각 통합 냉각기는 안정적인 냉각 효과를 제공하고 데이터 센터의 정상적인 운영을 유지할 수 있습니다.
4의료 시설:의료 시설의 장비와 기계도 냉각되어야하며, 공기 냉각 통합 냉각기는 병원 수술실과 같은 의료 시설의 냉각 요구를 충족시킬 수 있습니다.실험실, 등등
전체적으로 공기 냉각 통합 냉장기는 설치가 쉽고 공간 절약 및 독립적인 작동의 장점을 가지고 있으며 산업,다양한 장소의 냉각 요구를 충족시키기 위해 상업 및 의료 분야.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각 통합 냉장고의 장점?
공기 냉각 온-인-원 냉장기는 여러 가지 장점을 가지고 있으며 많은 응용 분야에 인기있는 냉장 솔루션입니다. 공기 냉장 온-인-원 냉장기의 몇 가지 주요 장점은 다음과 같습니다:
1공간 절약:공기 냉각 통합 냉장기는 냉각 타워와 냉장고를 통합하여 공간을 덜 차지합니다. 전통적인 냉각 시스템에 비해냉각 타워와 냉각 수영장을 독립적으로 설치할 필요가 없습니다., 이것은 귀중한 사이트 공간을 절약하고 특히 제한된 공간에 적합합니다.
2단순화 된 설치 및 유지보수:공기 냉각 통합 냉장기는 여러 구성 요소를 통합하기 때문에 설치 과정은 비교적 간단합니다.번거로운 파이프 연결 및 추가 냉각 물 시스템 의 필요 가 없다, 설치 및 시공 작업의 작업 부하를 줄이는 동시에, 물 소스 및 처리 장비가 필요하지 않기 때문에 유지 보수 및 유지 보수 비용이 감소합니다.
3독립적인 운영:공기 냉각 통합 냉장기는 외부 냉각 수자원에 의존하지 않고 독립적으로 작동 할 수 있으며 냉각 수량이 제공되지 않는 환경에 적합합니다.이 점 은 일부 지역 에서 이득 을 가져다 준다원격지역, 임시 건설 현장 또는 임시 냉각을 필요로 하는 장비 등
4에너지 절감 효과:공기 냉각 통합 냉장기는 공기 냉각 방법을 채택하고 열은 추가 냉각 물 펌프 및 냉각 타워 없이 팬을 통해 방출됩니다.전통적인 물 냉각 시스템과 비교하면, 에너지 소비와 수자원 소비를 줄이고 더 나은 에너지 절약 효과를 가지고 운영 비용을 줄이는 데 도움이됩니다.
5유연성 및 이동성공기 냉각 통합 냉장고는 복잡한 파이프 시스템을 연결할 필요가 없기 때문에 설치 및 해제하기가 비교적 쉽습니다. 이것은 매우 유연하고 이동성입니다.임시 또는 이동성 냉각 솔루션이 필요한 경우에 매우 편리합니다., 야외 행사, 임시 건설 현장 등
요약하자면, 공기 냉각 온-온-온 냉장고의 장점은 공간 절약, 설치 및 유지 보수의 단순화, 독립적인 작동, 에너지 절약 효과, 유연성 및 이동성입니다.이 특징은 공기 냉각 온-인-원 냉장고를 다양한 산업 분야에서 광범위한 응용 전망으로 만듭니다., 상업용 및 임시 냉각 필요.
