상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | 5-50C | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 | 콘덴서: | 핀형 관 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 주파수: | 50Hz/60Hz |
| 냉각제: | R22/R407C/R134A/R410A/R404A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 원심력 / 수직 | 보증: | 12개월 |
| 강조하다: | 공기 냉각 물 냉장기 415V,공기 냉각 물 냉장기 440V,480V 산업용 물 냉장기 |
||
제품 설명

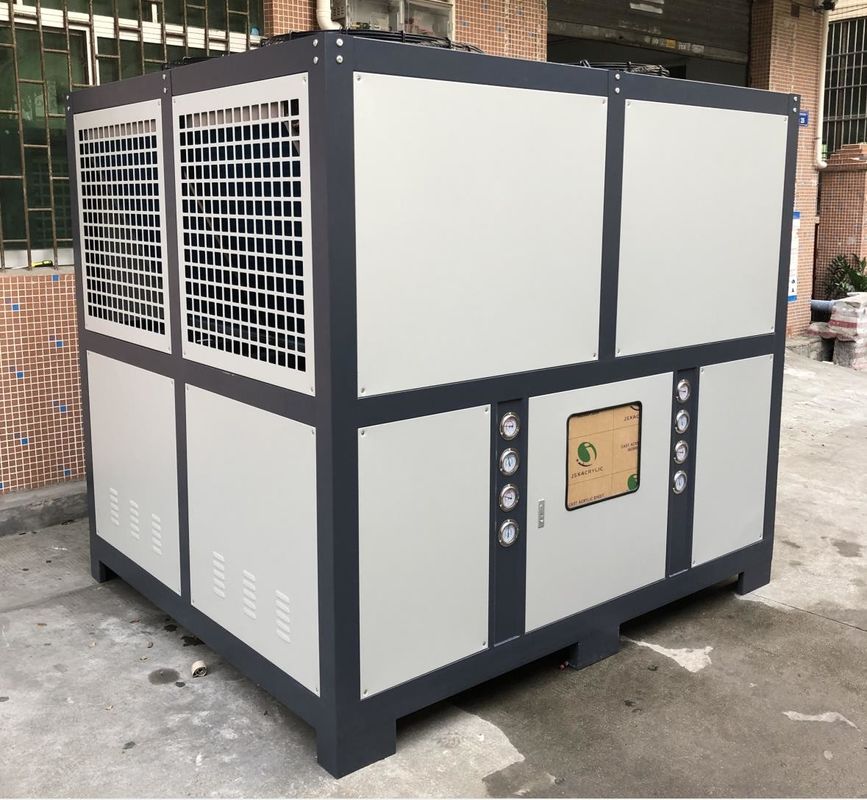

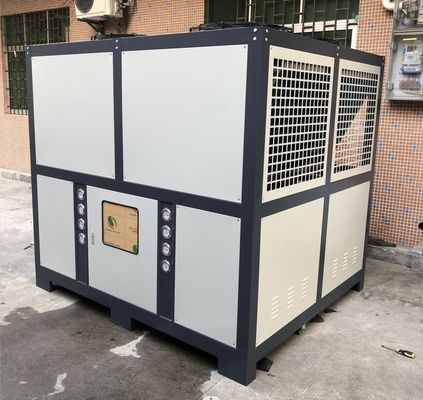

JLSF-60HP 공기 냉각 물 냉장고 주입 및 불형, 추출형, 스트레치 불형, 필름 형
제품 설명:
공기 냉각 냉각기는 냉각 장비의 일종입니다. 냉각기라고도 알려져 있습니다. 그것은 공기 응축기를 사용하여 열을 방출합니다. 그래서 "공기 냉각"이라고합니다.이것은 물 냉각 냉장고의 작동 방식과 다릅니다., 열을 방출하기 위해 물 응축기를 사용합니다.
전통적인 물 냉각 냉각기와 비교하면 공기 냉각기와 전통적인 물 냉각 냉각기의 차이점은 냉각기로 공기 냉각기를 사용하는 것입니다.그리고 팬은 기계의 한쪽에서 열 분산에 필요한 공기를 불어 다른 쪽에서 그것을 배출. 냉각을 달성. 따라서, 공기 냉각 냉장고는 외부 냉각 물 공급원이 필요하지 않습니다, 독립적이며 설치 및 이동에 매우 편리합니다.
제품 특징:
공기 냉각 냉각기는 일반적인 냉각 장비이며 주요 특징은 다음과 같습니다.
1독립성:공기 냉각 냉각기는 파이프 또는 물 펌프를 통해 외부 냉각 물 소스에 연결 할 필요가 없습니다. 독립적이며 설치 및 이동이 쉽습니다.
2높은 효율과 에너지 절감:공기 냉각 냉장고는 높은 효율의 압축기와 열 교환기를 채택하여 짧은 시간 내에 설정된 온도 요구 사항을 달성 할 수 있습니다.또한 에너지 소비를 줄이고 더 나은 에너지 절약 효과를 얻을 수 있습니다..
3간편한 유지보수:공기 냉각 냉장고는 구조가 간단하고 유지 보수가 쉽고 청소 및 수리도 쉽습니다.
4소음 낮아:공기 냉각 냉장고는 낮은 작동 소음을 가지고 있으며 주변 환경과 인원을 방해하지 않습니다. 조용한 환경을 필요로하는 장소에 적합합니다.
5자동 제어:공기 냉각 냉각기는 고급 제어 시스템을 채택하여 온도와 습도를 자동으로 조정하여 안정적이고 신뢰할 수있는 냉각 효과를 보장 할 수 있습니다.
6유연성:공기 냉각 냉장기는 다른 필요를 충족시키기 위해 혼자 또는 다른 장비와 함께 사용할 수 있습니다.
일반적으로 공기 냉각 냉장고는 독립성, 높은 효율성 및 에너지 절약, 간편한 유지 보수, 낮은 소음, 자동 제어 및 유연성의 특징을 가지고 있습니다.그리고 다양한 냉각 필요에 널리 사용되는 이상적인 장비입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
공기 냉각 냉각기는 플라스틱 폼 업계에서 다음과 같은 주요 응용 분야가 있습니다.
1주사형:주사형조는 녹은 플라스틱을 곰팡이에 주입하고, 냉각하고 굳게 만들어 원하는 플라스틱 제품을 만드는 것입니다.공기 냉각 냉각기는 플라스틱 제품의 품질과 생산 효율성을 보장하기 위해 곰팡이 온도를 줄이기 위해 주사 폼핑 기계에 냉각 물을 제공할 수 있습니다.
2펌프 폼:블로우 폼핑은 열 플라스틱을 가열하고 공기 필름으로 팽창시키는 과정이며, 원하는 플라스틱 제품을 형성하기 위해 곰팡이를 불어 넣는 과정입니다.공기 냉각 냉장고는 물 냉각을 제공 할 수 있습니다 blow molding 기계의 품질과 제품의 차원 안정성을 보장하기 위해 곰팡이와 플라스틱 제품을 냉각.
3엑스트루션 폼:추출형은 추출기를 통해 녹은 플라스틱을 가열하고 추출한 다음 폼을 통해 원하는 모양으로 냉각하고 굳게 만드는 것입니다.공기 냉각 냉각기는 제품 품질과 생산 효율성을 보장하기 위해 압축기와 곰팡이의 온도를 낮추기 위해 압축기에 냉각수를 제공할 수 있습니다..
4주입 스트레치 블로우 폼핑 (ISBM):ISBM는 주사형조와 스트레치 블로형조 과정을 결합하여 열 플라스틱으로 병이나 용기를 제조하는 방법이다.공기 냉각 냉각기는 ISBM 공정에서 곰팡이와 플라스틱 제품에 냉각수를 공급하여 제품의 품질과 차원 안정성을 보장하는 데 사용됩니다..
5. 플라스틱 필름:플라스틱 필름 형식은 액스트루더를 통해 녹은 플라스틱을 필름으로 내보내고 냉각 및 굳힘을 통해 필요한 플라스틱 필름을 형성하는 것입니다.공기 냉각 냉장기는 플라스틱 필름의 품질과 생산 효율성을 보장하기 위해 압축기와 곰팡이의 온도를 낮추기 위해 압축기에 냉각수를 제공할 수 있습니다..
이것들은 플라스틱 폼핑 산업에서 공기 냉각 냉장고의 일반적인 응용 프로그램입니다.냉각기의 냉각 기능은 플라스틱 폼핑 과정에서 온도 조절을 유지하기 위해 결정적입니다. 제품 품질을 보장하고 생산 효율성을 높이기 위해.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각기 의 냉각 물 은 특별 처리 가 필요 합니까?
공기 냉각 냉각기의 냉각수는 일반적으로 물의 품질이 요구 사항을 충족하고 냉각기와 관련 장비의 정상적인 작동을 보호하기 위해 처리해야합니다.다음은 냉각수 처리 방법 중 몇 가지입니다.:
1스크린 필터링:냉각 물에는 떠있는 고체, 입자 및 불순물이 있을 수 있습니다. 필터로 필터링하면 이러한 불순물을 효과적으로 제거하고 냉각 물을 깨끗하게 유지할 수 있습니다.
2. 경색 방지 처리:냉각 물의 산소, 이산화탄소 및 황화수와 같은 부식 물질은 냉장고 및 관련 장비에 부식 작용을 할 수 있습니다. 따라서보존제는 일반적으로 부식 억제 및 장비의 정상적인 작동을 보호하기 위해 추가됩니다..
3반 껍질 처리:냉각 물의 단단한 물 구성 요소인 칼슘과 마그네슘은 장비 표면에 껍질 층을 형성합니다.열 전달 효과에 영향을 미치고 장비의 효율을 감소시키는따라서, 비늘 층의 형성을 줄이기 위해 비늘 방지 물질 또는 물 부드럽게 처리 추가와 같은 비늘 방지 조치를 취할 수 있습니다.
4미생물 통제:세균, 해조류, 곰팡이 등 미생물 이 냉각 물 에 존재 할 수 있으며, 그 결과 물 질 이 악화 되고, 파이프 가 막히고, 장비 가 손상 될 수 있다.,생화학제 또는 정기적인 살균처리를 사용할 수 있습니다.
5PH 조절:냉각 물의 PH 값은 장비의 부식 및 껍질 형성에 영향을 미칩니다.냉각용 물의 pH값을 적절히 조절하면 더 좋은 항성화 효과와 반피질 효과를 얻을 수 있습니다..
적절한 처리 방법은 특정 냉각 물 품질과 사용 조건에 따라 결정해야합니다. 일반적으로,제조업체는 냉각수 처리 제안서를 제공하고 사용자를 적절한 처리 작업을 수행하도록 안내합니다.냉각 물 시스템의 정기 검사 및 유지 보수도 냉각 물의 품질을 보장하는 중요한 조치입니다.
