상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | 5-35C | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일형 / 포탄과 관 / 판 열교환 장치 | 콘덴서: | 핀형 관 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 주파수: | 50Hz/60Hz |
| 냉각제: | R22/R407C/R134A/R410A/R404A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 원심력 / 수직 | 보증: | 12개월 |
| 강조하다: | 공기 냉각 물 냉장고 R410A,공기 냉각 물 냉장기 산업용,R404A 산업용 공기 냉각 냉장고 |
||
제품 설명

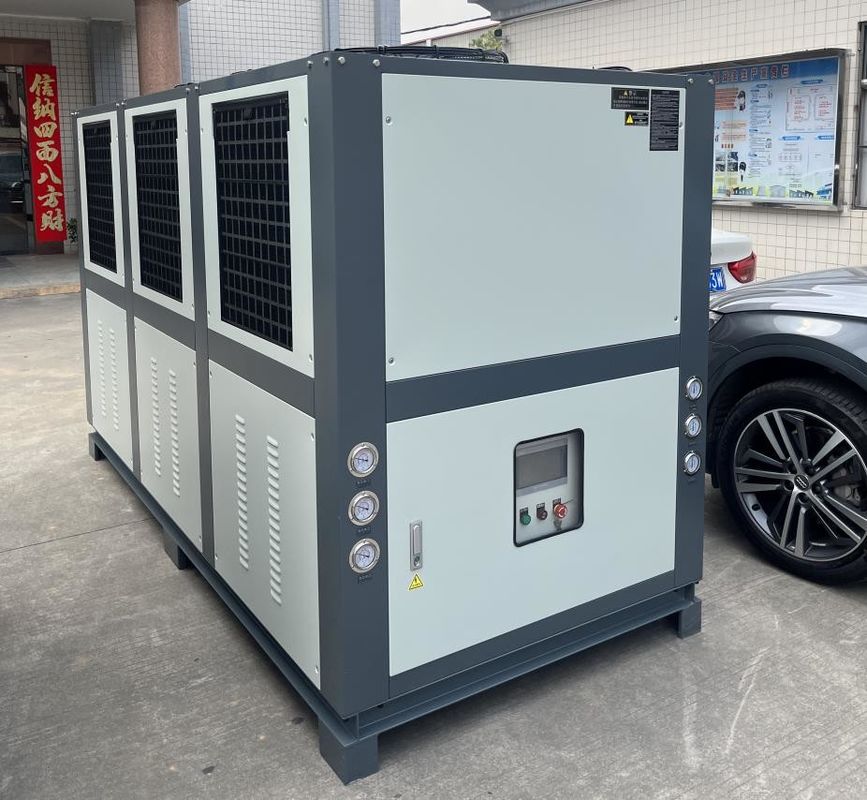

JLSF-36HP 공기 냉각 물 냉각기 냉각 인쇄 기계, 포장 기계, 라미네이팅 기계, 코팅 기계
제품 설명:
공기 냉각 냉각기는 냉각 장비의 일종입니다. 냉각기라고도 알려져 있습니다. 그것은 공기 응축기를 사용하여 열을 방출합니다. 그래서 "공기 냉각"이라고합니다.이것은 물 냉각 냉장고의 작동 방식과 다릅니다., 열을 방출하기 위해 물 응축기를 사용합니다.
전통적인 물 냉각 냉각기와 비교하면 공기 냉각기와 전통적인 물 냉각 냉각기의 차이점은 냉각기로 공기 냉각기를 사용하는 것입니다.그리고 팬은 기계의 한쪽에서 열 분산에 필요한 공기를 불어 다른 쪽에서 그것을 배출. 냉각을 달성. 따라서, 공기 냉각 냉장고는 외부 냉각 물 공급원이 필요하지 않습니다, 독립적이며 설치 및 이동에 매우 편리합니다.
제품 특징:
공기 냉각 냉각기는 일반적인 냉각 장비이며 주요 특징은 다음과 같습니다.
1독립성:공기 냉각 냉각기는 파이프 또는 물 펌프를 통해 외부 냉각 물 소스에 연결 할 필요가 없습니다. 독립적이며 설치 및 이동이 쉽습니다.
2높은 효율과 에너지 절감:공기 냉각 냉장고는 높은 효율의 압축기와 열 교환기를 채택하여 짧은 시간 내에 설정된 온도 요구 사항을 달성 할 수 있습니다.또한 에너지 소비를 줄이고 더 나은 에너지 절약 효과를 얻을 수 있습니다..
3간편한 유지보수:공기 냉각 냉장고는 구조가 간단하고 유지 보수가 쉽고 청소 및 수리도 쉽습니다.
4소음 낮아:공기 냉각 냉장고는 낮은 작동 소음을 가지고 있으며 주변 환경과 인원을 방해하지 않습니다. 조용한 환경을 필요로하는 장소에 적합합니다.
5자동 제어:공기 냉각 냉각기는 고급 제어 시스템을 채택하여 온도와 습도를 자동으로 조정하여 안정적이고 신뢰할 수있는 냉각 효과를 보장 할 수 있습니다.
6유연성:공기 냉각 냉장기는 다른 필요를 충족시키기 위해 혼자 또는 다른 장비와 함께 사용할 수 있습니다.
일반적으로 공기 냉각 냉장고는 독립성, 높은 효율성 및 에너지 절약, 간편한 유지 보수, 낮은 소음, 자동 제어 및 유연성의 특징을 가지고 있습니다.그리고 다양한 냉각 필요에 널리 사용되는 이상적인 장비입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
공기 냉각 상자 냉장기는 다음과 같은 산업 및 시나리오에서 널리 사용됩니다.
1제조업:공기 냉각 상자 냉장기는 제조업에서 기계 장비, 가공 장비, 주사 폼 머신, 레이저 절단 기계,CNC 기계 도구 및 기타 장비.
2인쇄 및 포장 산업:인쇄 및 포장 산업에서 공기 냉각 상자 냉장기는 인쇄 기계, 포장 기계,라미네이팅 기계 및 장비의 안정적인 작동과 제품 품질을 보장하는 기타 장비.
3플라스틱 가공 산업:공기 냉각 상자 냉장기는 플라스틱 가공 산업에서 주사 폼 머신, 진압기, 필름 불기,플라스틱 가공 중에 온도를 조절하는 병을 불어넣는 기계 및 기타 장비그리고 제품의 품질을 향상시킵니다.
4화학 산업:화학 산업에서 공기 냉각 상자 냉장기는 원자로, 냉각 타워, 증류 장비 등을 냉각하는 데 사용됩니다.화학 반응의 온도를 유지하고 공정에서 열을 조절하는 데 도움이 됩니다..
5의료 산업:공기 냉각 상자 냉장기는 의료 산업에서 의료 장비, 의료 영상 장비, 실험실 장비 등을 냉각하는 데 사용됩니다.장비의 안정성과 효율적인 작동을 보장하기 위해.
6호텔 및 상업 건물:공기 냉각 상자 냉장기는 호텔, 상업 건물 및 사무실 건물에서 에어컨 시스템 및 건물 장비의 냉각을 위해 차가운 물을 공급하는 데 사용됩니다.
7식품 및 음료 산업:식품 및 음료 산업에서 공기 냉각 상자 냉장기는 식품 가공 장비, 음료 생산 장비, 냉장고, 식품 냉장고 등을 냉각하는 데 사용됩니다.
8전자 산업:공기 냉각 상자 냉각기는 전자 산업에서 전자 장비, 반도체 장비, 광섬유 장비 등을 냉각하는 데 사용됩니다.장비의 안정성을 유지하고 수명을 연장하기 위해.
적절한 공기 냉각 상자 냉장고를 특정 응용 요구 사항 및 시나리오에 따라 선택하여 냉장 요구 사항과 성능 요구 사항을 충족시킬 수 있는지 확인해야합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
냉장고와 냉각탑을 선택하는 방법?
냉장고나 냉각탑을 선택할 때 다음 요인을 종합적으로 고려해야 합니다.
1냉각 부하:우선, 필요한 냉각 부하를 결정해야 합니다. 산업 공정이나 대형 건물의 에어컨 시스템과 같이 많은 양의 열을 처리해야 할 때,냉각 타워는 일반적으로 더 적합한 선택입니다.실험실, 의료 시설 또는 작은 건물에서 냉각 부하가 상대적으로 작다면 냉각기가 더 적합 할 수 있습니다.
2온도 조절 요구 사항:냉장기는 정확한 온도 조절 기능을 가지고 있으며 냉각 온도의 정확한 조절이 필요한 응용 프로그램에 적합합니다. 온도 조절 요구 사항이 높다면냉장고가 더 적합한 선택입니다.냉각 타워의 냉각 효과는 환경 조건에 크게 영향을 받으며 정확한 온도 조절을 달성하기가 어렵습니다.
3공간 제한:장비 설치에 대한 공간 제한을 고려하십시오. 냉장기는 일반적으로 더 적은 공간을 차지하고 제한된 공간에 설치하기에 적합합니다.냉각 타워 는 설치 하고 작동 하기 위해 일정 한 공간 을 필요로 한다, 특히 큰 냉각 타워의 경우, 발자국과 높이를 고려해야합니다.
4에너지 효율성:에너지 효율 요구 사항을 이해하십시오. 냉장기는 일반적으로 높은 에너지 효율을 가지고 있으며 더 높은 에너지 효율 비율을 가진 모델을 특정 필요에 따라 선택할 수 있습니다.냉각탑 은 에너지 효율 이 낮다, 그러나 습도와 온도 감소와 같은 적절한 환경 조건에서 효율성이 증가 할 수 있습니다.
5유지·보수 및 운영·관리 비용:장비 유지보수 및 O&M 비용을 고려하십시오. 냉장기는 일반적으로 필터 스크린을 정기적으로 교체하고 냉장고를 청소하는 등 더 많은 유지보수 및 유지보수 작업을 필요로합니다.냉각 타워는 비교적 유지보수가 적다, 그러나 정수 시스템의 정기적인 청소와 유지보수를 요구합니다.
6환경 영향:물 자원의 가용성 및 환경 보호 요구 사항과 같은 환경 요인을 고려하십시오. 냉장기는 폐쇄 순환 시스템을 사용하므로 물 자원이 덜 필요합니다..냉각 타워는 증발 냉각을 위해 많은 양의 물을 필요로 하며, 물 공급 및 폐기 문제도 고려되어야 합니다.
위 요인을 종합적으로 고려하고, 특정 응용 요구 사항에 따라 가장 적합한 냉각 방법을 선택할 수 있습니다.쿨러와 냉각 타워는 또한 각각의 장점을 최대한 발휘하고 복잡한 냉각 요구를 충족시키기 위해 조합으로 사용될 수 있습니다..
