상세 정보 |
|||
| 제품 이름: | 풍랭식 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | 5-35C | 압축기 유형: | 덴마크 댄포스 스롤 압축기 |
| 증발기: | 원통 다관형 | 콘덴서: | 핀형입니다 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 빈도: | 50Hz/60Hz |
| 냉각제: | R410A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 수직 다계단 펌프 | 보증: | 12개월 |
| 강조하다: | 스크롤 압축기 공기 냉각 물 냉장기,R410A 공기 냉각 물 냉장고 |
||
제품 설명

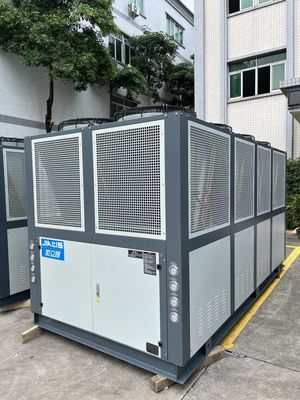

JLSF-100HP 공기 냉각 물 냉장기 덴마크 댄포스 스크롤 압축기를 사용
제품 설명:
공기 냉각 스크롤 쿨러는 냉각 및 에어컨 시스템에서 사용되는 장치로 공기 냉각 콘덴서 및 스크롤 압축기 기술을 사용합니다.
공기 냉각 스롤 냉장기는 공기 냉각 콘덴서 를 이용 하여 열 을 분산 한다. 콘덴서는 냉각 순환 의 중요한 구성 요소 이다.고온 및 고압 냉각 가스를 고압 액체로 냉각하고 변환합니다전통적인 냉장기는 일반적으로 열을 분산하기 위해 물 냉각 콘덴서를 사용하며 냉각 타워 또는 다른 물 소스에 연결되어야합니다.공기 냉각 스크롤 냉장고는 열을 제거하고 열 방출을 달성하기 위해 응축기 표면의 지느러미를 가로 질러 바람을 내는 팬을 사용합니다.
공기 냉각 스롤 냉장기는 전통적인 물 냉장 장치 에 비해 여러 가지 장점 을 가지고 있다. 첫째, 외부 물 소스 에 연결 할 필요 가 없어 설치 가 더 편리 하다.둘째,, 물 펌프 및 냉각 타워와 같은 추가 장비가 없기 때문에 시스템은 더 간단하고 공간을 덜 차지합니다.공기 냉각 스롤 쿨러는 일반적으로 높은 에너지 효율 비율을 가지고 있으며 안정적인 냉각 효과를 제공할 수 있습니다..
제품 특징:
공기 냉각 스크롤 냉장기는 공기 냉각 콘덴서 및 스크롤 압축기 기술을 사용하는 냉장기입니다. 다음은 몇 가지 일반적인 특징입니다:
1높은 효율과 에너지 절감:공기 냉각 스롤 쿨러는 효율적인 스롤 압축기를 사용하여 높은 에너지 효율 비율을 제공하고 에너지 절감 작업을 달성합니다.그들은 일반적으로 낮은 전력 소비와 더 나은 냉각, 에너지 소비와 운영 비용을 줄입니다.
2콤팩트 디자인:이 유형의 냉장고는 일반적으로 컴팩트한 구조 구조를 가지고 있으며 상대적으로 작은 공간을 차지하므로 설치 공간이 제한된 장소에 적합합니다.그 소형성 은 상업 및 산업용 애플리케이션 에서 보다 유연 하고 편리 하게 사용 하기 때문 이다.
3빠른 냉각:공기 냉각 콘덴서는 팬과 히트 싱크를 통해 열을 빠르게 분산하여 빠르고 효과적인 냉각 효과를 제공합니다.이것은 공기 냉각 스크롤 냉장고를 빠른 냉각이 필요한 시나리오에서 잘 수행, 예를 들어 고온 환경이나 빠른 냉각을 요구하는 응용 프로그램에서.
4단순화 된 설치:공기 냉각 스롤 쿨러는 외부 물 소스 또는 냉각 타워에 연결이 필요하지 않기 때문에 설치가 비교적 쉽습니다.이것은 설치 중에 파이프 레이아웃 및 물 시스템 구성의 복잡성을 줄입니다, 시간과 노동 비용을 절감합니다.
5자동 제어:많은 공기 냉각 스롤 냉장고는 첨단 자동 제어 시스템으로 장착되어 있으며, 정확한 온도 조절과 지능적인 작동을 달성 할 수 있습니다.이러한 제어 시스템은 일반적으로 장비의 안정적인 작동과 최적의 성능을 보장하기 위해 모니터링 및 조절 기능을 가지고 있습니다..
6넓은 적응력:공기 냉각 스롤 쿨러는 상업 건물, 사무실, 호텔, 의료 시설, 산업 시설,등등그들은 다양한 크기와 필요에 대한 냉각 요구를 충족시킬 수 있으며 적응력과 유연성을 갖추고 있습니다.
작동 원리:
공기 냉각 스롤 쿨러의 작동 원리는 냉각 주기와 열 방출 주기로 크게 두 가지로 나눌 수 있습니다.
냉각 주기의 부분:
1압축:냉각 순환의 핵심은 스크롤 압축기입니다. 압축기는 낮은 온도와 낮은 압력 냉각 가스를 흡수합니다.그리고 회전과 압축을 통해 압력과 온도를 증가시킵니다..
2응축:압축된 고온과 고압 냉각 가스는 공기 냉각 콘덴서로 들어갑니다. 콘덴서 안에서 냉각 팬이 외부 공기를 콘덴서의 핑크 위에 불어넣습니다.냉각 가스가 열을 분산하고 냉각되도록 만듭니다.냉각 가스가 냉각되면 고압 액체로 변합니다.
3확장:고압 액체 냉각제는 확장 밸브 (고속 장치) 를 통해 증발기에 들어갑니다. 확장 밸브의 기능은 냉각제의 압력을 낮추는 것입니다.급속히 팽창하게 됩니다., 따라서 온도와 압력을 줄입니다.
열 분산 주기의 부분:
1증발:확장 된 낮은 온도 및 낮은 압력 냉각 물질은 증발기에 들어갑니다. 핑크 튜브 또는 라디에이터가 증발기에 설치됩니다. 냉각 될 물 또는 공기와 접촉하여,열을 흡수하고 물이나 공기를 냉각합니다..
2냉수 공급:증발기에서 냉각된 물은 열을 흡수하고 온도를 낮추기 위해 냉각되어야하는 장비 또는 시스템에 전송됩니다.
3냉각 주기는:차가운 물은 순환 펌프를 통해 냉각 될 장비 또는 시스템에 다시 운반되고 냉각을 위해 순환하여 폐쇄 된 순환을 형성합니다.
전체 과정 동안 냉매는 압축, 응축, 팽창 및 증발의 주기를 압축기의 작용으로 완료하여 열을 흡수하고 방출합니다.따라서 차가운 물의 냉각 효과를 달성합니다.공기 냉각 콘덴서는 환기를 통해 열을 제거하여 냉각 물질이 계속 냉각되고 순환 할 수 있도록합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSF-1HP | JLSF-2HP | JLSF-3HP | JLSF-4HP | JLSF-5HP | JLSF-6HP | JLSF-8HP | JLSF-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSF-12HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 유람 알루미늄 핀 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
작은 공기 냉각 냉장기는 다음과 같은 여러 산업 및 응용 분야에 적합하지만 이에 국한되지 않습니다.
1전자 산업:작은 공기 냉각 냉장기는 반도체, 광학 및 전자 부품과 같은 첨단 기술 제품에 냉각을 제공하여 장비의 정상적인 작동을 보장 할 수 있습니다.
2의약품 산업:작은 공기 냉각 냉각기는 제약 생산 과정의 온도 조절을 필요로하는 링크에 안정적인 냉각 효과를 제공하여 제약의 품질과 안전성을 보장 할 수 있습니다..
3식품 산업:작은 공기 냉각 냉장기는 식품의 품질과 안전성을 보장하기 위해 식품 가공, 저장 및 운송 중에 온도 조절을 필요로하는 링크에 냉각을 제공할 수 있습니다.
4플라스틱 산업:작은 공기 냉각 냉각기는 플라스틱 주사형, 부어형, 진압형 등에서 온도 조절 연결 고리를 냉각시킬 수 있습니다.제품 품질과 생산 효율성을 보장하기 위해.
5화학 산업:작은 공기 냉각 냉각기는 화학 생산 과정에서 온도 조절이 필요한 링크를 냉각시켜 화학 제품의 품질과 안전성을 보장할 수 있습니다.
일반적으로 작은 공기 냉각기들은 냉각을 필요로 하는 다양한 경우에 적합하며, 다양한 산업에 효율적이고 안정적이고 신뢰할 수 있는 냉각 솔루션을 제공합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각 스롤 냉장고의 증발기는 어떻게 물이나 공기와의 접촉으로 열을 흡수합니까?
공기 냉각 스롤 쿨러의 증발기가 물이나 공기와의 접촉을 통해 열을 흡수하는 과정은 다음 두 가지 방법으로 수행 될 수 있습니다.
1물 냉각 방법:
물 냉각에서 증발기의 내부에는 일반적으로 차가운 물을 순환함으로써 열을 흡수하는 튜브 또는 잎이있는 튜브가 포함되어 있습니다.물 은 냉수 시스템 에서 순환 펌프 를 통해 증발기 의 파이프 로 옮겨진다냉매는 증발기에 들어가서 이 튜브의 외부 표면을 통해 흐르며, 차가운 물은 튜브 내부를 통해 흐른다.낮은 온도와 낮은 압력 때문에 냉각, 그것은 차가운 물 파이프의 외부 표면에서 열을 흡수, 차가운 물의 온도를 낮추고, 열을 가져갑니다.냉각제는 증발과 열 흡수 순환을 계속합니다..
2공기 냉각 방법:
공기 냉각 모드에서는 증발기 내부의 파이프 표면이 외부 공기에 노출됩니다. 냉각제는 튜브 내부로 흐르며 팬이 외부 공기를 증발기의 튜브 표면에 불어넣습니다.외부 공기와 접촉을 통해, 냉각제는 파이프 표면에서 열을 흡수하여 파이프 표면이 냉각되고 열을 옮길 수 있습니다. 이러한 방법으로 냉각제는 증발과 열 흡수 주기를 계속할 수 있습니다.
물 냉각이든 공기 냉각이든, 증발기는 증발 과정에서 열을 흡수하는 냉각 물질의 능력을 활용합니다.냉각 효과를 얻기 위해 물이나 공기로부터 열을 흡수합니다.사용된 특정 방법은 응용 프로그램의 필요와 설계의 요구 사항에 달려 있습니다.
