상세 정보 |
|||
| 제품 이름: | 공기 냉각 스퀴브 통합 냉장기 | 압축기: | 스크류 압축기/한벨/비처 |
|---|---|---|---|
| 제어 시스템: | 지멘스 PLC/MCGS | 컨트롤러: | 마이크로프로세서 / 지멘스 |
| 환경 온도: | 5-35C | 냉각 용량: | 100-1000kW |
| 스타트 모드: | Y-△/소프트 스타트 | 압축기 유형: | 스크류 압축기 |
| 증발기: | 원통 다관형 | 콘덴서: | 핀형 관 |
| 냉장료: | R22/R407C/R134A | 적용: | 산업 |
| 보호: | 고압/저압/상/과부하/동결방지 | 냉매 제어: | 전자 팽창 밸브 |
| 보증: | 1년 | ||
| 강조하다: | 공기 냉각 진압 펌프 펌프 펌프,시트 엑스트루더 블로 폼 머신,필름 엑스트루더 블로우 폼핑 머신 |
||
제품 설명
제품 설명:

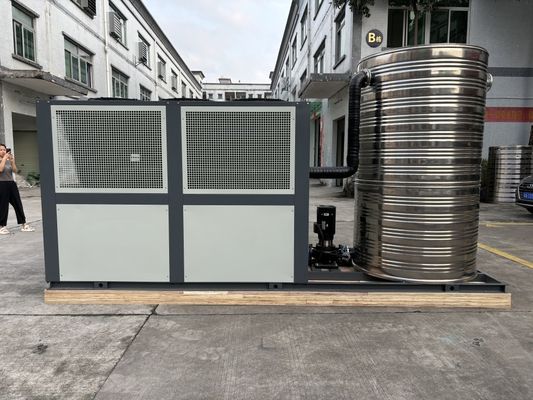

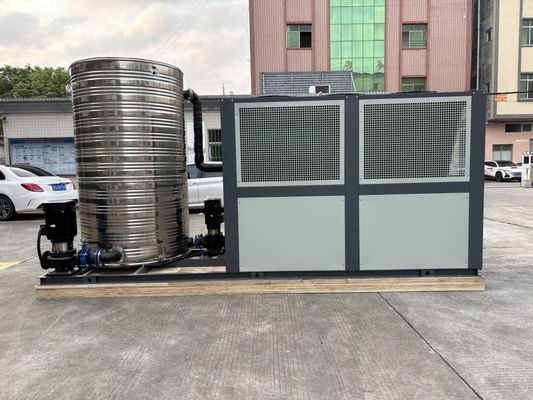

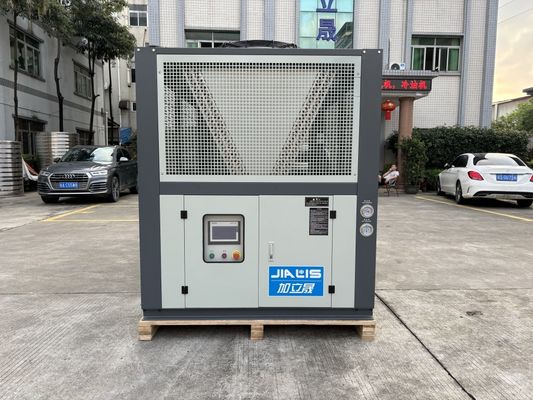

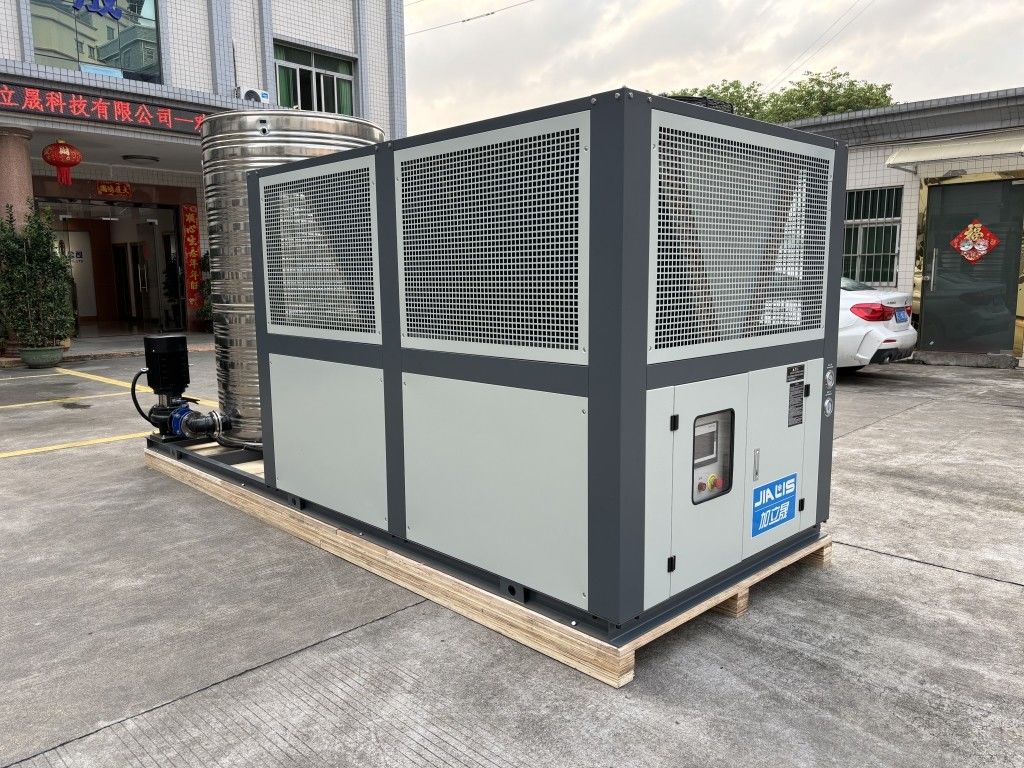

공기 냉각 스크루 통합 냉장기는 스크루 압축기와 냉장기를 통합한 냉장 장비입니다.그것은 주 압축 장치로 스크루 압축기를 사용하여 냉각 물질을 압축하고 냉각하여 차가운 물 또는 냉각액을 공급합니다.전통적인 냉장기와 비교하면, 공기 냉각 스크루 통합 냉장기는 추가 냉각 타워 또는 냉각 물 공급원이 필요하지 않습니다.하지만 환기 냉각 시스템을 통해 주변 공기로 열을 분산.
이 유형의 냉장기는 여러 가지 장점이 있습니다. 첫째, 추가 냉각 타워와 물 시스템이 필요하지 않기 때문에 설치 및 유지보수가 비교적 간단합니다. 둘째, 냉장고와 냉장고는 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고와 냉장고가 있습니다.외부 수자원과의 연결이 없기 때문에, 그들은 더 나은 유연성과 이동성을 가지고 있으며 다른 환경에서 사용할 수 있습니다.공기 냉각 된 나사 통합 냉장기는 일반적으로 더 작은 발자국을 가지고 있으며 제한된 설치 공간이있는 장소에 적합합니다..
그러나 공기 냉각 된 나사 통합 냉각기의 냉각 효율은 전통적인 냉각기와 비교하면 약간 낮을 수 있습니다.냉각 효과는 주변 온도와 습도에 영향을 받을 수 있습니다.높은 온도와 습도가 있는 환경에서는 더 큰 팬과 더 높은 전력을 필요로 할 수 있습니다.
일반적으로 공기로 냉각 된 나사 통합 냉장기는 설치 및 사용이 쉽고 특정 응용 환경에 적합합니다. 사용을 선택할 때특정 필요와 환경 조건이 고려되어야 합니다., 공급자와의 자세한 협의가 가장 적합한 냉장기 모델을 선택하도록 보장해야합니다.
생산 특징:
공기 냉각 스퀴브 통합 냉장기는 다음의 특성을 갖는다.
1통합 설계:공기 냉각 된 나사 통합 냉장기는 나사 압축기와 냉장고를 하나의 장치로 통합하여 설치 및 연결의 복잡성을 줄입니다.이 통합 된 설계는 냉장고를 더 컴팩트하고 공간이 제한 된 환경에 적합 합니다.
2독립적인 냉각 시스템:추가적인 냉각 타워나 냉각 수자원을 필요로 하는 전통적인 냉각 장치와 달리, 공기 냉각 스크루 통합 냉각기는 독립적인 냉각 시스템을 가지고 있습니다.그것은 주변 공기로 열을 분산하여 냉각을 달성하기 위해 내장 팬 냉각 시스템을 사용합니다이것은 외부 냉각 물 소스에 대한 의존성을 제거하고 유연성과 이동성을 증가시킵니다.
3냉각 물 공급원이없는 장소에 적합합니다:추가적인 냉각수 공급원이 필요하지 않기 때문에, 공기 냉각 스크루 통합 냉장기는 냉각수가 공급될 수 없는 장소에 특히 적합합니다. 예를 들어,일부 산업 구역이나 건물에는 냉각수 공급원이 없을 수 있습니다.이 냉장고는 이러한 환경에서 냉각을 제공할 수 있습니다.
4간소화된 유지보수:통합 설계 및 독립 냉각 시스템으로 인해 공기 냉각 스크루 통합 냉각기의 유지 보수는 상대적으로 단순화됩니다.유지 관리 할 냉각 타워 또는 처리 시스템 없습니다., 유지보수 작업량과 비용을 줄입니다.
5유연성 및 이동성공기 냉각 된 나사 통합 냉장기는 일반적으로 작은 발자국을 가지고 있으며 제한된 공간에 설치하기에 적합합니다.냉각 물 소스에 연결할 필요가 없기 때문에이 유연성 때문에 임시 건설 현장에서 사용할 수 있습니다.전시장 또는 임시 냉각이 필요한 임시 시설.
6에너지 절약 및 환경 보호:공기 냉각 된 나사 통합 냉장기는 일반적으로 에너지 효율을 향상시키고 에너지 소비를 줄이기 위해 첨단 에너지 절약 기술과 제어 시스템을 채택합니다.추가적인 냉각수 공급원이 필요하지 않기 때문에, 수자원 수요가 감소하여 환경을 보호하는 데 도움이됩니다.
작동 원리:
공기 냉각 스루프 쿨러의 작동 원리는 다음과 같습니다.
압축 과정:냉각제는 고온과 고압 가스에 압축되고 나사 압축기에 들어가 응축기에 들어가게 됩니다.
응축 과정:고온과 고압 가스는 응축기에 냉각되어 고압 액체가 되고 동시에 열을 방출합니다.이는 팬과 라디에이터를 통해 외부 공기로 분산됩니다..
확장 과정:고압 액체가 확장 밸브에 의해 압축을 해제 한 후, 그것은 낮은 온도와 낮은 압력 액체가 되고, 증발기에 들어갑니다.
증발 과정:저온과 저압의 액체는 증발기에 증발하여 방의 열을 흡수하고 방의 냉각수를 냉각시켜 방으로 순환합니다.따라서 실내 온도를 낮추는 목적을 달성.
기술 매개 변수:
| 모델 | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호 장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120A | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호 장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
냉각기 는 플라스틱 산업 에서 광범위 하게 사용 된다. 다음 과 같은 주요 응용 분야 들 은 몇 가지 이다:
1주사형:주사형조는 플라스틱 제품 생산에서 일반적인 과정 중 하나입니다.냉장기는 주사 폼을 냉각하고 플라스틱 제품의 냉각 속도와 온도를 제어하여 제품의 품질을 보장하고 생산 주기를 줄일 수 있습니다..
2펌프 폼:블로 폼링은 종종 플라스틱 용기, 병 및 다른 홀한 플라스틱 제품을 만드는 데 사용됩니다.냉장기는 플라스크의 응고와 완화를 촉진하기 위해 blow mold 및 blow molded 플라스틱 제품을 냉각하는 데 사용할 수 있습니다..
3진압형:진압형조는 플라스틱 파이프, 시트, 필름 및 케이블 덮개와 같은 제품을 제조하는 주요 과정입니다. 냉각기는 진압기 헤드를 냉각하는 데 사용할 수 있습니다.플라스틱의 온도를 조절하고 제품의 품질을 보장하기 위한 곰팡이 및 압축 플라스틱 제품.
4진공화:진공형은 종종 플라스틱 포장재, 컨테이너 및 부품을 만드는 데 사용됩니다.냉장기는 진공 형성 폼을 냉각하고 폼을 폼 후에 플라스틱 제품을 냉각하여 플라스틱의 굳기를 가속화하고 생산 효율성을 향상시키기 위해 사용할 수 있습니다..
5플라스틱 냉각:플라스틱 가공 과정에서 냉장기는 플라스틱 주사 폼 머신, 추출기,펌프 펌프 및 기타 플라스틱 처리 장비.
6플라스틱 곰팡이 제조:플라스틱 곰팡이 제조 과정에서냉각기는 곰팡이의 냉각 채널을 냉각하여 곰팡이의 온도를 제어하고 곰팡이의 수명과 제조 효율성을 향상시키는 데 사용할 수 있습니다..
7열탄화 플라스틱 처리:열성 플라스틱 처리 과정에서,냉각기는 녹은 플라스틱 입자 또는 녹은 플라스틱 액체를 냉각하여 완화 또는 가공에 필요한 온도로 온도를 낮추기 위해 사용할 수 있습니다..
8플라스틱 재활용 및 재사용:플라스틱 재활용과 재사용 과정에서 냉장기는 플라스틱 조각이나 입자를 냉각하여 온도를 안정시키고 후속 처리에 적합한 조건을 제공 할 수 있습니다.
9플라스틱 혼합 및 진압:플라스틱 혼합 및 진압 과정에서 냉장기는 플라스틱 혼합물이나 플라스틱 녹음을 진압기에서 냉각하여 온도를 조절하고 균일한 진압을 보장 할 수 있습니다.
10플라스틱 필름 냉각:플라스틱 필름을 생산하는 과정에서냉장기는 필름 진압기 머리를 냉각하거나 진압 후 필름을 냉각하여 필름의 온도와 두께를 제어하고 제품의 품질을 향상시키는 데 사용할 수 있습니다..
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공장에서 냉장고를 선택하는 방법?
공장 에 적합 한 냉장기 를 선택 할 때 고려 해야 할 몇 가지 핵심 요소 가 있습니다.
1부하 수요:먼저, 공장에서 충족해야 할 부하 수요를 결정합니다. 즉, 필요한 냉각 용량입니다.생산 과정의 열 부하부하 수요를 정확하게 추정하는 것이 올바른 냉장고를 선택하는 열쇠입니다.
2환경 조건:실내 온도, 습도, 공기 질 등 공장 환경 조건은 고려하십시오. 이러한 조건은 냉장기의 성능과 효과에 영향을 줄 것입니다.냉장고가 공장 환경 조건에 적응하고 대처 할 수 있는지 확인.
3에너지 효율 요구 사항:에너지 효율은 냉장고를 선택할 때 중요한 고려 사항 중 하나입니다. 높은 에너지 효율을 가진 냉장고를 찾는 것은 에너지 소비와 운영 비용을 줄일 수 있습니다.에너지 효율과 경제성을 높이기 위해 높은 에너지 효율 비율 (COP) 을 가진 냉장고를 선택하십시오..
4용량 조정 기능:공장의 부하 수요가 달라질 수 있으므로 냉장고의 용량 조정 능력을 고려해야합니다.일부 냉장고는 실제 부하 수요에 따라 유연하게 조정 할 수있는 조정 기능을 가지고 있습니다.- 공장 의 시간에 따라 변화 하는 부하 수요 를 충족 시키기 위해 적당한 용량 조정 능력 을 가진 냉장기 를 선택 하는 것 을 확실히 하십시오.
5브랜드와 품질:신뢰할 수있는 브랜드와 고품질의 냉장고를 선택하는 것이 중요합니다. 냉장고의 내구성, 신뢰성 및 판매 후 서비스 지원을 고려하십시오.고객 리뷰를 확인하고 브랜드와 냉장기 성능에 대한 정보를 얻기 위해 다른 유사한 공장 사례를 참조.
위 요인 들 을 고려 하여 공장 에 적합 한 냉장기 를 선택 하십시오.공장 의 특정 상황 과 필요 에 기초 하여 정확 한 조언 과 지원 을 제공할 수 있는 냉장 기술자 나 전문가 와 상담 하는 것 이 좋습니다.동시에 냉각기 공급업체와 연락하여 제품 사양, 성능 및 기술 지원을 이해하고 정보에 기반한 선택을 할 수 있습니다.
