상세 정보 |
|||
| 이름: | 공랭식의 방폭 수냉기 | 압축기: | 방폭 스크롤 |
|---|---|---|---|
| 증발기: | 원통 다관형 | 콘덴서: | 핀형입니다 |
| 제어 시스템: | PLC | 컨트롤러: | 마이크로프로세서 |
| 보호: | 높이 부동시키는 / 저압, 과부담, 상순 | 소음 수준: | 60dB |
| 보호 수준: | IP54 | 보증: | 1년 |
| 강조하다: | 석유 가공 폭발 방지 물 냉장기,가스 처리 폭발 방지 물 냉장기,PLC 폭발 방지 냉각기 |
||
제품 설명

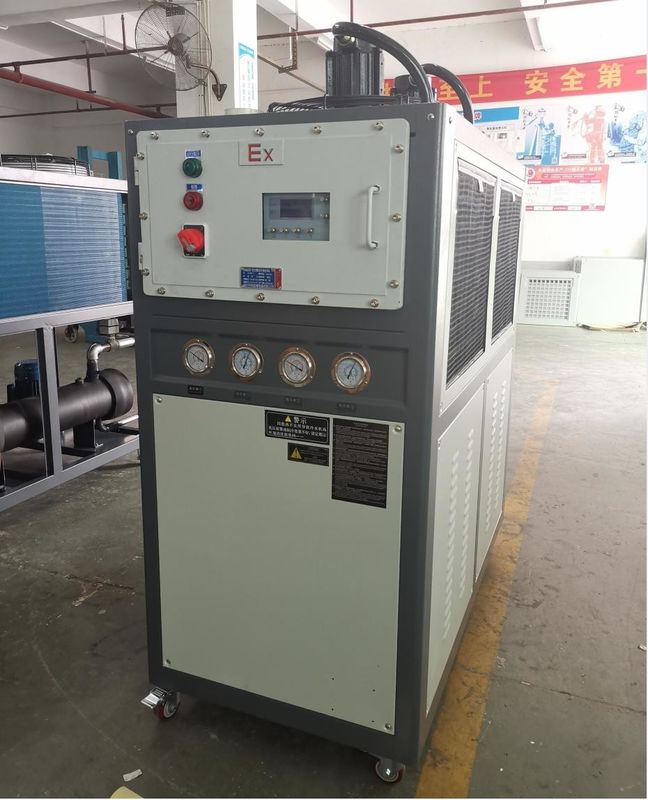

JLSF-10AD 폭발 방지 물 냉장기 석유 및 가스 처리, 장비 냉각, 터널 환기 시스템
제품 설명:
폭발 방지 냉장기는 연화성 및 폭발성 장소에 특별히 설계된 냉장 장비입니다. 주요 구성 요소는 압축기, 모터, 응축기, 증발기 등입니다.폭발 방지 냉장고는 폭발 방지 설계 구성 요소를 채택 주로 다음 측면을 포함합니다:
1폭발 방지 모터:폭발 방지 냉장고의 모터는 폭발 방지 모터를 채택하고, 모터의 불꽃이 폭발을 일으키는 것을 방지하기 위해 껍질과 배선이 폭발 방지 재료로 만들어집니다.
2폭발 방지 압축기:폭발 방지 냉장고의 압축기는 폭발 방지 압축기를 채택합니다.그리고 내부 기계 및 전기 부품은 폭발성 및 폭발성 환경에서 안전한 작동을 보장하기 위해 폭발성 설계를 채택합니다..
3폭발 방지 콘덴서:폭발 방지 냉장고의 응축기는 폭발 방지 응축기를 채택합니다.그리고 그 재료와 구조는 폭발을 일으키지 않도록 연화성 및 폭발성 환경에 특별히 설계되어 있습니다..
4폭발 방지 증발기:폭발 방지 냉장고의 증발기는 또한 폭발 방지 증발기를 사용하며, 그 특수 재료와 구조는 불화 및 폭발성 환경에서 안전하게 작동 할 수 있습니다.
It should be noted that the explosion-proof design of the explosion-proof chiller needs to be selected and designed according to the specific use occasions and needs to ensure that the equipment can achieve the best explosion-proof effect동시에 폭발 방지 냉장고를 사용할 때,또한 장비의 안전성을 보장하기 위해 관련 안전 규정 및 운영 요구 사항에 따라 작동해야합니다..
생산 특징:
폭발 방지 냉장기는 특히 연화성 및 폭발성 장소에 설계된 냉장 장비의 일종입니다. 주요 특징은 다음과 같은 측면을 포함합니다.
1폭발 방지 설계:폭발 방지 냉장고는 폭발 방지 디자인을 채택합니다. 모터, 압축기 및 응축기와 같은 주요 구성 요소는 폭발 방지 재료와 구조로 설계되었습니다.불화성 및 폭발성 환경에서 안전하게 작동 할 수 있습니다..
2높은 효율과 에너지 절감:폭발 방지 냉장기는 고효율 압축기와 응축기를 사용하며, 고효율 냉각이 가능하고 에너지를 절약할 수 있습니다.
3유연한 설치:폭발 방지 냉장기는 실내 또는 외부에 설치 될 수 있으며, 유형 선택과 설치는 특정 필요에 따라 수행 될 수 있습니다.
4간단한 유지보수:폭발 방지 냉장기는 유지보수가 비교적 간단하며, 유지보수가 비교적 쉬운 정기적인 청소와 유지보수가 필요합니다.
5높은 온도 조절 정확도:폭발 방지 냉장기는 정확한 온도 조절 시스템을 갖추고 있으며, 정확한 온도 조절을 달성 할 수 있습니다.
6광범위한 응용 분야:폭발 방지 냉장기는 석유화학 산업, 석탄 광산, 의약품 제조 및 페인팅과 같은 불화 및 폭발적 장소에 적합합니다.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effect동시에 폭발 방지 냉장고를 사용할 때,또한 장비의 안전성을 보장하기 위해 관련 안전 규정 및 운영 요구 사항에 따라 작동해야합니다..
작동 원리:
폭발 방지 냉장고의 작동 원리는 기본적으로 일반 냉장고와 동일합니다.하지만 폭발 방지 조치가 일련의 설계 및 건설에서 위험 환경에서 안전한 운영을 보장하기 위해 취했습니다폭발 방지 냉각기의 일반적인 작동 원리는 다음과 같습니다.
1냉각 주기는:폭발 방지 냉장기는 환전 매체 (일반적으로 물 또는 다른 냉각 액체) 를 통해 장비 또는 공정에서 생성되는 열을 흡수합니다.그리고 열을 분산시키기 위해 냉장고로 가져갑니다., 그리고 냉각 매체는 냉각 장비로 돌아갑니다.
2압축기:냉장고 안에는 압축기가 들어있어 냉장료를 압축하여 고압에서 고온과 고압 가스로 변합니다.
3콘덴서:고온과 고압의 기체는 응축기를 통과하여 냉각 매체와 접촉하여 열을 방출하여 냉각 물질을 냉각하고 액체 상태로 전환합니다.
4확장 밸브:액체 냉각제는 확장 밸브를 통해 증발기에 들어갑니다.팽창 밸브의 기능은 낮은 온도와 낮은 압력 증발 가스가 될 수 있도록 냉각물의 압력과 온도를 낮추는 것입니다.
5증발기:낮은 온도와 낮은 압력에서 증발된 기체는 증발기를 통과하고, 냉각되는 장비 또는 프로세스와 접촉하고, 열을 흡수하고 냉각합니다.
폭발 방지 냉장고의 작동 원리의 핵심은 폭발 방지 설계 및 건설입니다.
몇 가지 일반적인 폭발 보호 조치:
- 폭발 방지 전기 부품:폭발 방지 모터, 스위치, 센서 등을 사용하여 전기 불꽃으로 인한 폭발을 방지하십시오.
- 폭발 방지 껍질:냉장고의 껍질은 내부 압력과 온도를 견딜 수 있는 폭발 방지 디자인을 채택하고 있으며 외부의 연화 가스가 내부로 들어가는 것을 방지합니다.
- 폭발 가스 방출:폭발 가스의 방출은 안전 범위를 넘어 폭발 압력을 방출하기 위해 냉장고 설계에 고려됩니다.
- 재료 선택:높은 온도 내성, 부식 방지 및 폭발 방지 물질을 사용하여 위험 환경에서의 폭발 위험을 방지하고 저항 할 수 있도록하십시오.
위의 것은 폭발 방지 냉장기의 일반적인 작동 원칙과 일반적인 폭발 방지 조치입니다.특정 작동 원리와 설계 세부 사항은 다른 폭발 방지 표준 및 응용 요구 사항으로 인해 다를 수 있습니다..
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 | 16 팬 |
기술 매개 변수:
| 모델 | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | ||||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | |||||||||
| 힘 | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | |||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 충전 부피 | 1kg | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | |||||||||
| 팬 | 종류 | 축적 흐름 | |||||||||
| 공기 부피 | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 기계 크기 | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
응용 산업:
폭발 방지 냉장기는 주로 다음과 같은 산업에서 사용되며, 장비 안전과 폭발 방지 능력에 대한 높은 요구 사항이 있습니다.
1화학 산업:화학 산업은 화학 생산, 석유 정제, 페인트 제조 등과 같은 많은 불화 및 폭발 물질을 포함합니다.폭발 방지 냉장기는 화학 장비 및 프로세스의 안전한 냉각 및 온도 조절을 위해 사용할 수 있습니다..
2석유 및 가스 산업:석유 및 가스 채굴, 저장, 운송 및 가공 과정에서 폭발 및 화재 위험이 있습니다.폭발 방지 냉장기는 위험한 환경에서 장비의 안전한 작동을 보장하기 위해 냉각 및 온도 조절을 위해 사용할 수 있습니다..
3의약품 산업:의약품 공정에서 사용되는 특정 화학 물질은 폭발성 또는 불화성이있을 수 있습니다. 폭발성 냉장기는 의약품 장비의 안전한 냉각 및 온도 조절을 위해 사용될 수 있습니다.의약품 공정 안전 및 제품 품질을 보장.
4전자 및 반도체 산업:전자제품 및 반도체 제조 과정에서 사용되는 화학 물질 및 장비는 폭발 및 화재 위험을 초래할 수 있습니다.폭발 방지 냉장기는 전자 장비 및 반도체 제조 장비의 냉각 및 온도 조절을 위해 사용할 수 있습니다., 생산 환경의 안전을 보장합니다.
5자동차 제조업:자동차 제조는 여러 가지 페인트, 스프레이 및 건조 과정을 포함하고 있으며 스프레이 페인트와 용매는 불화성입니다.폭발 방지 냉장기는 페인팅 및 건조 장비의 안전한 냉각 및 온도 조절을 위해 사용할 수 있습니다..
6석탄 광산 및 광산업:석탄 광산과 광산에서는 연화 가스가 축적되고 폭발할 위험이 있습니다.폭발 방지 냉장기는 광산 장비 및 프로세스의 안전한 작동을 보장하기 위해 안전한 냉각 및 온도 조절을 위해 사용할 수 있습니다..
폭발 방지 냉장고는 폭발 방지 전기 부품, 고온 내성 재료,폭발 방지 장치위험 환경에서의 장비로 인한 폭발 또는 화재 위험을 줄이기 위해폭발 방지 냉장기는 공정 안전성 확보 및 직원의 생명과 재산을 보호하기 위한 중요한 장비입니다..
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
폭발 방지 냉장고는 얼마나 안전할까요?
폭발 방지 냉장고의 안전 성능은 위험한 환경에서 안전한 작동을 보장하기 위해 특수 설계 및 건설을 통해 이루어집니다.폭발 방지 냉장고의 안전 성능 고려 사항은 다음과 같습니다.:
1폭발 방지 설계:폭발 방지 냉장고는 폭발 방지 상자, 폭발 방지 전기 부품 및 폭발 방지 재료의 사용을 포함하여 폭발 방지 설계를 채택합니다.이 설계 조치는 불꽃이나 다른 가능한 폭발 원인을 방지합니다..
2폭발 방지 규격 준수:폭발 방지 냉장기는 일반적으로 국제 전기 기술 위원회 (IEC) 의 폭발 방지 표준과 특수 사양을 준수합니다.유럽 폭발 방지 표준 (ATEX), 등. 그들은 엄격하게 시험되고 폭발성 대기에서의 안전 성능을 위해 인증됩니다.
3폭발 가스 방출:폭발성 가스 방출은 폭발성 냉장고의 설계에 고려되므로 안전 범위를 넘어 폭발 압력을 방출하고 장비와 인력에 대한 피해를 줄이십시오.
4온도 및 압력 모니터링:폭발 방지 냉장기는 일반적으로 온도 및 압력 모니터링 장치가 장착되어 있으며, 이는 장비의 작동 상태를 실시간으로 모니터링 할 수 있습니다.온도나 압력이 안전 범위를 초과하면, 잠재적인 위험을 피하기 위해 자동으로 멈출 것입니다.
5고온에 내성이 있는 재료:폭발 방지 냉장기는 고온 저항성 물질을 사용합니다.고온 환경에서 구조적 안정성과 무결성을 유지하고 고온으로 인한 안전 위험을 줄일 수 있습니다..
6과부하 보호:폭발 방지 냉장기는 일반적으로 과부하 보호 기능이 있습니다. 장비가 과부하되거나 고장 났을 때자동으로 정지하거나 장비 및 운영자의 안전을 보호하기 위해 다른 안전 조치를 취합니다..
일반적으로 폭발 방지 냉장기는 위험 환경에서의 안전한 작동을 보장하기 위해 특별한 안전 고려 사항을 고려하여 설계 및 제작되었습니다.이 안전 성능 조치는 화재 위험을 줄이기 위해 설계되었습니다., 폭발 및 기타 위험한 사건 및 장비, 노동자 및 환경의 안전을 보호하기 위해.
