상세 정보 |
|||
| 이름: | 방폭 수냉기 | 압축기: | 스크롤 |
|---|---|---|---|
| 증발기: | 원통 다관형 | 콘덴서: | 핀형입니다 |
| 제어 시스템: | PLC | 컨트롤러: | 마이크로프로세서 |
| 보호: | 높이 부동시키는 / 저압, 과부담, 상순 | 소음 수준: | 60dB |
| 보호 수준: | IP54 | 보증: | 1년 |
| 강조하다: | 의약품 폭발 방지 물 냉장고,석유 폭발 방지 물 냉장고,IP54 물 냉장기 |
||
제품 설명

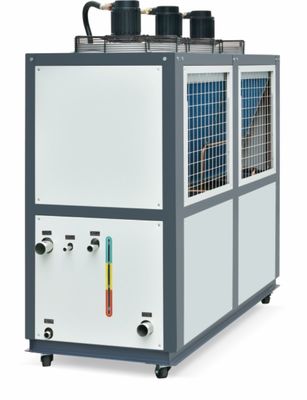

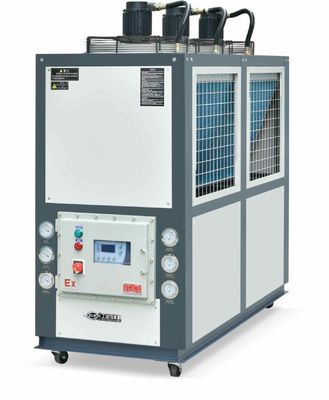

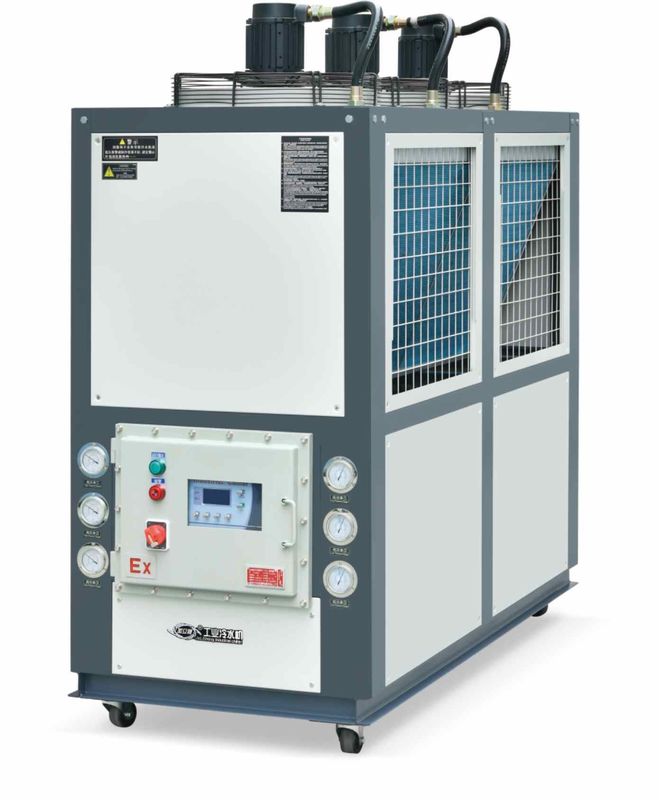

JLSF-15AD 공기 냉각 폭발 방지 나사 냉장기 화학, 석유, 천연 가스, 의학
제품 설명:
공기 냉각 폭발 방지 냉장기는 폭발 방지 설계, 공기 냉각, 환경 보호 및 에너지 절약의 특징을 가진 폭발 방지 냉장고입니다.고효율성 성능과 편리한 설치그것은 화학 산업, 석유, 천연 가스, 의학 및 기타 분야와 같은 폭발 방지 조치가 필요한 장소에 적합합니다.
생산 특징:
공기 냉각 폭발 방지 냉장고의 주요 특징은 다음과 같습니다.
1폭발 방지 설계:공기 냉각 폭발 방지 냉장기는 폭발 방지 설계를 채택하여 생산 안전성을 보장하기 위해 불화 및 폭발성 장소에서 안전하게 작동 할 수 있습니다.
2공기 냉각:공기 냉각 폭발 방지 냉장기는 공기 냉각 방법을 채택하고 물 소스를 필요로하지 않으며, 수소 소비와 배출을 줄이고 또한 물 처리 비용을 줄입니다.
3환경 보호 및 에너지 절약:공기 냉각 폭발 방지 냉장고는 환경 친화적 냉장 물질과 효율적인 냉장 시스템을 사용합니다.이는 환경에 미치는 영향을 줄이고 냉각 효과를 보장하면서 에너지 소비를 줄일 수 있습니다..
4고효율성 성능:공기 냉각 폭발 방지 냉장기는 냉각 효과를 보장하면서 에너지 소비와 운영 비용을 줄일 수있는 고효율 압축기와 냉각 시스템을 채택합니다.
5설치가 쉬워요공기 냉각 폭발 방지 냉장기는 설치가 쉽고 물 공급원이 필요하지 않으며 물 공급원이 제공되지 않는 장소에는 적합합니다.
작동 원리:
공기 냉각 폭발 방지 냉장기는 주로 압축기로 구성된 냉각 시스템을 통해 냉각을 실현합니다.
콘덴서, 증발기, 팬.
1압축기는 낮은 온도와 낮은 압력 냉각 가스를 고온 및 고압 가스로 압축하여 응축기에 전송합니다.
2응축기에 있는 냉각 기체는 외부 공기와 열을 교환함으로써 냉각되고 고압 액체로 응축됩니다.
3고압 액체는 확장 밸브를 통해 압축을 풀고, 낮은 온도 저압 액체가 되고, 증발기에 들어갑니다.
4증발기에 있는 냉매 액체는 외부 공기와 열을 교환하여 공기 중의 열을 흡수합니다.그리고 냉매 액체를 저온과 저압 가스로 증발시킵니다..
5낮은 온도와 낮은 압력 가스는 새로운 냉각 주기를 시작하기 위해 압축기에 들어갑니다.
동시에, 공기 냉각 폭발 방지 냉장기는 냉각 및 열 교환을 위해 팬을 통해 응축기와 증발기에 공기를 삽입합니다. 공기 냉각 방법 때문에,물 공급원이 필요하지 않습니다.동시에, 공기 냉각 폭발 방지 냉장고는 폭발 방지 설계를 채택합니다.생산의 안전을 보장하기 위해 불화성 및 폭발성 장소에서 안전하게 작동 할 수 있습니다..
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 | 16 팬 |
기술 매개 변수:
| 모델 |
JLSF- 30AD |
JLSF- 40 AD |
JLSF- 50 AD |
JLSF- 60 AD |
JLSF- 70 AD |
JLSF- 80 AD |
JLSF- 90 AD |
JLSF- 100 AD |
JLSF- 110 AD |
||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| TR | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120AD |
JLSF- 130 AD |
JLSF-150AD | JLSF-160AD | JLSF-180AD | JLSF-200AD |
JLSF- 240 AD |
JLSF-260AD | JLSF-300AD | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| TR | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
공기 냉각 폭발 방지 냉장기는 주로 화학 산업, 석유, 천연 가스, 의학 및 기타 분야와 같은 폭발 방지 조치가 필요한 장소에 적합합니다.구체적인 적용 범위는 다음과 같습니다.:
1화학 산업:화염성 및 폭발성 화학 물질은 종종 화학 생산에 관여하므로 생산 안전성을 보장하기 위해 폭발성 냉장고를 냉각에 사용해야합니다.
2석유 및 천연가스:석유와 천연가스 추출 과정에서 불화성 및 폭발성 가스가 종종 포함되어 있기 때문에 생산 안전성을 보장하기 위해 폭발 방지 냉각기가 필요합니다.
3의학:불화성 및 폭발성 화학물질은 의약품 생산에 종종 관여하므로, 생산 안전성을 보장하기 위해 폭발성 냉장고가 냉각에 필요합니다.
4다른 산업:폭발 방지 냉장기는 광업, 에너지, 군사 및 기타 분야와 같은 다른 산업에서도 연화성 및 폭발성 물질을 포함하는 장비를 냉각하는 데 사용할 수 있습니다.생산의 안전성을 보장하기 위해.
간단히 말해서, 공기 냉각 폭발 방지 냉장기는 주로 화학 산업, 석유, 천연 가스, 의학 및 기타 분야와 같은 폭발 방지 조치가 필요한 장소에 적합합니다.공기 냉각 폭발 방지 냉장기는 이러한 산업에 안전하고 신뢰할 수있는 냉각 솔루션을 제공 할 수 있습니다., 생산 안전 및 장비 안정성을 보장합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
유지보수 방법:
공기 냉각 폭발 방지 냉장기는 중요한 냉장 장비입니다. 정상적인 작동을 보장하고 사용 수명을 연장하기 위해서는 정기적인 유지 보수가 필요합니다.공기 냉각된 폭발 방지 냉장고의 유지보수에서 주의가 필요한 사항은 다음과 같습니다.:
1정기적인 청소:공기 냉각된 폭발 방지 냉장고를 정기적으로 청소해야 하며, 콘덴서와 증발기 및 기타 구성 요소를 청소해야 합니다.표면이 깨끗하고 더럽거나 먼지가 없도록, 냉각 효과를 보장하기 위해
2필터 스크린을 정기적으로 청소합니다.필터 스크린을 막고 냉각 효과에 영향을 미치지 않도록 먼지와 더러운 것을 피하기 위해 필터 스크린을 정기적으로 청소해야합니다.
3냉각기를 정기적으로 교체하십시오.냉각제는 냉각 효과를 보장하기 위해 정기적으로 교체해야합니다.
4파이프의 정기 검사:파이프가 누출되거나 손상되지 않도록 정기적으로 검사해야 함. 냉각물 누출을 방지하고 냉각 효과와 안전에 영향을 미치기 위해.
5전기 부품의 정기적인 검사:전기 부품의 정기적인 검사는 전기 장애로 인한 안전 사고를 피하기 위해 좋은 전기 연결과 전기 장비의 정상적인 작동을 보장해야합니다.
6- 주기적으로 압축기를 검사하세요:압축기가 정상 작동을 보장하고 압축기 고장으로 인한 안전 사고를 피하기 위해 압축기를 정기적으로 검사해야합니다.
7일정한 시간 동안 유닛 주변 환경을 확인합니다.유닛의 정상적인 작동에 영향을 미치지 않도록 유닛의 주변 환경은 정기적으로 확인해야합니다.
간단히 말해서, 공기 냉각된 폭발 방지 냉장고의 유지보수는 매우 중요합니다.전기 부품 및 압축기, 등등을 통해 정상적인 작동과 안전성을 보장합니다.
