상세 정보 |
|||
| 제품 이름: | 방폭 수냉기 | 이름: | 공랭식의 방폭 수냉기 |
|---|---|---|---|
| 압축기: | 방폭 스크롤 | 증발기: | 원통 다관형 |
| 콘덴서: | 핀형입니다 | 제어 시스템: | PLC |
| 컨트롤러: | 마이크로프로세서 | 보호: | 높이 부동시키는 / 저압, 과부담, 상순 |
| 소음 수준: | ≤65dB(A) | 방폭 등급: | ExdIIBT4/CT4 |
| 보호 수준: | IP54 | 냉각제: | R22/R407C/R134A |
| 보증: | 1년 | ||
| 강조하다: | JLSF-15AD 냉각 냉각기,폭발 방지 냉각기,화학 원자로 폭발 방지 냉장고 |
||
제품 설명

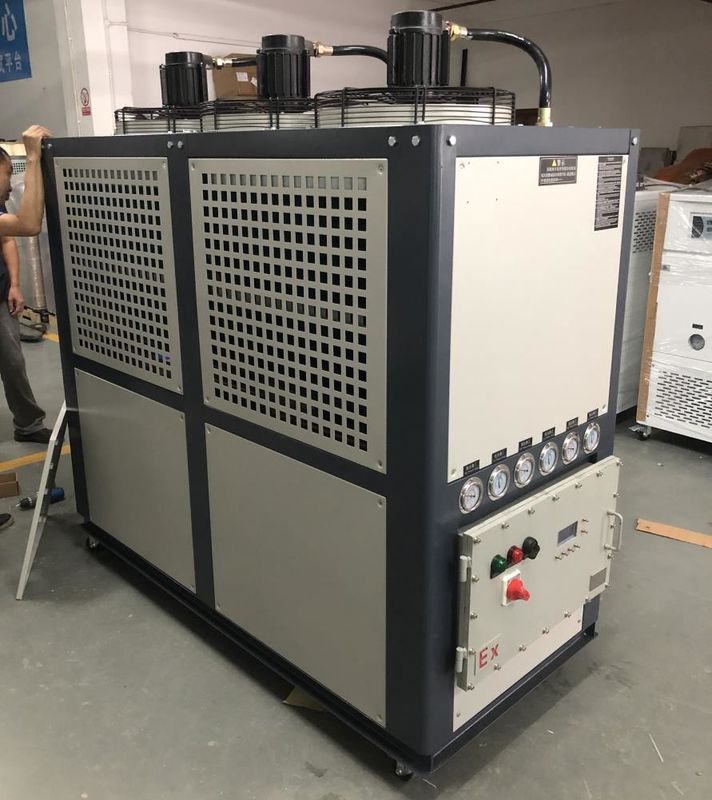

JLSF-15AD 폭발 방지 물 냉장고 냉각 화학 원자로, 반응 탱크, 탱크, 냉각 오일 및 가스
제품 설명:
폭발 방지 냉장기는 폭발성, 폭발성, 부식성 및 독성과 같은 특수 환경에 특별히 설계된 냉장 장비의 일종입니다.그것의 주요 특징은 그것은 냉각 시스템에서 폭발 방지 디자인을 채택한다는 것입니다, 전기 제어 시스템 및 구조 재료 생산 과정의 안전과 안정성을 보장합니다.
폭발 방지 냉장기의 주요 응용 분야는 석유화학, 제약 제조, 조선, 광업, 군사 및 기타 산업,그리고 인쇄 등의 특별한 환경이 산업에서는, 특히 화염성, 폭발성, 부식성,그리고 독성 생산 과정의 안전과 안정성을 보장하기 위해 냉각에 대한 폭발 방지 냉각기를 사용해야합니다..
폭발 방지 냉장기는 폭발 방지 모터, 폭발 방지 압축기, 폭발 방지 컨트롤러 등과 같은 폭발 방지 구조 재료로 설계됩니다.불꽃으로 인한 폭발 사고를 방지하기 위해, 정적 전기와 다른 요소들이 있습니다.폭발 방지 냉장고 또한 장비의 안전성과 신뢰성을 보장하기 위해 특수 냉장 시스템과 전기 제어 시스템을 채택합니다..
앞서 언급한 응용 분야 외에도 폭발 방지 냉장기는 화학 산업과 같이 폭발 방지 설계가 필요한 다른 냉장 응용 분야에서도 널리 사용될 수 있습니다.석유 정제, 천연가스, 석탄 광산, 정제화학 및 기타 산업.
생산 특징:
폭발 방지 냉장기는 특히 연화성 및 폭발성 장소에 설계된 냉장 장비의 일종입니다. 주요 특징은 다음과 같은 측면을 포함합니다.
1폭발 방지 설계:폭발 방지 냉장고는 폭발 방지 디자인을 채택합니다. 모터, 압축기 및 응축기와 같은 주요 구성 요소는 폭발 방지 재료와 구조로 설계되었습니다.불화성 및 폭발성 환경에서 안전하게 작동 할 수 있습니다..
2높은 효율과 에너지 절감:폭발 방지 냉장기는 고효율 압축기와 응축기를 사용하며, 고효율 냉각이 가능하고 에너지를 절약할 수 있습니다.
3유연한 설치:폭발 방지 냉장기는 실내 또는 외부에 설치 될 수 있으며, 유형 선택과 설치는 특정 필요에 따라 수행 될 수 있습니다.
4간단한 유지보수:폭발 방지 냉장기는 유지보수가 비교적 간단하며, 유지보수가 비교적 쉬운 정기적인 청소와 유지보수가 필요합니다.
5높은 온도 조절 정확도:폭발 방지 냉장기는 정확한 온도 조절 시스템을 갖추고 있으며, 정확한 온도 조절을 달성 할 수 있습니다.
6광범위한 응용 분야:폭발 방지 냉장기는 석유화학 산업, 석탄 광산, 의약품 제조 및 페인팅과 같은 불화 및 폭발적 장소에 적합합니다.
It should be noted that the selection and installation of explosion-proof chillers need to be selected and designed according to specific usage occasions and needs to ensure that the equipment can achieve the best explosion-proof effect동시에 폭발 방지 냉장고를 사용할 때,또한 장비의 안전성을 보장하기 위해 관련 안전 규정 및 운영 요구 사항에 따라 작동해야합니다..
작동 원리:
공기 냉각 폭발 방지 냉장기는 주로 압축기로 구성된 냉각 시스템을 통해 냉각을 실현합니다.
콘덴서, 증발기, 팬.
1압축기는 저온과 저압 냉각 가스를 고온과 고압 가스로 압축하여 응축기에 전달합니다.
2응축기에 있는 냉각 기체는 외부 공기와 열을 교환함으로써 냉각되고 고압 액체로 응축됩니다.
3고압 액체는 확장 밸브를 통해 압축을 해소하고, 낮은 온도와 낮은 압력 액체가 되고, 증발기에 들어갑니다.
4증발기에 있는 냉각물 액체는 외부 공기와 열을 교환하여 공기 중의 열을 흡수합니다.그리고 냉매 액체를 저온과 저압 가스로 증발시킵니다..
5낮은 온도와 낮은 압력 가스는 새로운 냉각 주기를 시작하기 위해 압축기에 들어갑니다.
동시에, 공기 냉각 폭발 방지 냉장기는 냉각 및 열 교환을 위해 팬을 통해 응축기와 증발기에 공기를 삽입합니다. 공기 냉각 방법 때문에,물 공급원이 필요하지 않습니다.동시에, 공기 냉각 폭발 방지 냉장고는 폭발 방지 설계를 채택합니다.생산의 안전을 보장하기 위해 불화성 및 폭발성 장소에서 안전하게 작동 할 수 있습니다..
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 | 16 팬 |
기술 매개 변수:
| 모델 | JLSF-5HP | JLSF-10HP | JLSF-15HP | JLSF-20HP | JLSF-25HP | JLSF-30HP | JLSF-40HP | JLSF-50HP | JLSF-60HP | ||
| 냉각 용량 | kW/h | 15.5 | 31 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 13,750 | 27,500 | 41,250 | 55,000 | 68,750 | 82,500 | 110,000 | 137,500 | 165,000 | ||
| 온도 범위 | 5°C-35°C ((0°C 아래는 사용자 정의 할 수 있습니다.) | ||||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 4.5 | 8.83 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | |||||||||
| 힘 | KW | 3.75 | 7.5 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 0.75 | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 22 | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | |||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 충전 부피 | 1kg | 3.2 | 6.4 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 2.42 | 4.85 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.65 | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1" | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | |||||||||
| 팬 | 종류 | 축적 흐름 | |||||||||
| 공기 부피 | m3/h | 5000 | 10000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 기계 크기 | L | mm | 1140 | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 620 | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1200 | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 230 | 410 | 540 | 660 | 720 | 910 | 1120 | 1400 | 1560 | |
응용 산업:
폭발 방지 냉장기는 일반적으로 폭발 위험 환경이있는 장소에서 사용되며 그 주된 목적은 이러한 환경에서 안전한 작동을 보장하는 것입니다.다음은 폭발 방지 냉장고의 일반적인 응용 시나리오입니다.:
1화학 공장:화학 공장에서는 연화 가스, 증기 또는 먼지와 같은 폭발 위험 물질이 존재합니다. 폭발 방지 냉장기는 화학 원자로에 냉각수를 공급하는 데 사용할 수 있습니다.증류탑, 콘덴서 등, 동시에 장비가 작동 중 화재 또는 폭발을 유발하지 않도록 보장합니다.
2석유 및 천연가스 산업:석유와 천연가스 생산, 저장 및 운송 과정에서 연화 가스와 증기와 같은 위험한 물질이 있습니다.폭발 방지 냉장기는 압축기와 같은 석유 및 가스 처리 장비를 냉각하는 데 사용됩니다., 열 교환기 및 냉각 타워가 폭발 가능성이 있는 환경에서 안전한 작동을 보장합니다.
3석탄 광산 및 석탄 화학 산업:화연성 먼지와 유해 가스들은 종종 석탄 광산과 석탄화학 공장에서 존재합니다. 폭발 방지 냉장기는 석탄 광산 환기 시스템에 냉각수를 공급하는 데 사용될 수 있습니다.석탄 가스화 장비, 고위험 환경에서 안전한 운영을 보장하기 위해 석탄 가열 장비.
4식품 및 의약품 산업:일부 식품 및 의약품 공장에서 화염성 먼지 및 화염성 물질이 존재합니다.폭발 방지 냉장기는 잠재적으로 폭발 가능한 환경에서 안전한 작동을 보장하기 위해 식품 가공 장비 및 의약품 장비의 냉각에 사용할 수 있습니다..
5화학 실험실:화학 실험실에서는 다양한 실험과 반응에서 타오르는 기체와 위험한 물질이 생성될 수 있습니다.폭발 방지 냉장기는 실험실 장비에 냉각수를 공급하여 실험 중에 사고가 발생하지 않도록 할 수 있습니다..
간단히 말해서 폭발 방지 냉장기는 폭발 위험이있는 산업 및 실험 장소에서 장비의 안전한 운영을 보장하고 잠재적인 화재 및 폭발 위험을 줄이기 위해 널리 사용됩니다..
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각 폭발 방지 냉장고의 폭발 방지 성능은 어떻게 실현됩니까?
공기 냉각된 폭발 방지 냉장기의 폭발 방지 성능은 주로 다음 방법으로 달성됩니다.
1폭발 방지 껍질 설계:공기 냉각 폭발 방지 냉장기는 일반적으로 특수 폭발 방지 껍질 디자인을 채택하며 껍질 재료는 폭발 방지 및 방화 방지 성능을 가지고 있습니다.껍질은 폭발 또는 화재에 저항하기 위해 고온 및 부식 저항성 재료로 만들어집니다..
2폭발 방지 전기 부품:모터, 컨트롤러 등 냉장고 내부의 전기 구성 요소는 폭발 방지 모델을 채택하고 폭발 방지 특성을 가지고 있습니다.이 전기 부품은 폭발성 대기에서 전기 장비가 불꽃을 일으키거나 과열되는 것을 방지하기 위해 폭발성 물질로 제조됩니다..
3폭발 방지 냉각 시스템:공기 냉각 된 폭발 방지 냉장고의 냉각 시스템은 폭발 방지 설계를 채택하여 냉각 과정에서 분출이나 높은 온도가 발생하지 않도록합니다. 파이프,콘덴서, 증발기 및 냉각 시스템의 다른 부분은 안전한 냉각 효과를 제공하기 위해 특수 폭발 방지 재료로 만들어집니다.
4폭발 방지 제어 시스템:공기 냉각 폭발 방지 냉장고의 제어 시스템은 폭발 방지 기능을 갖춘 폭발 방지 제어기를 채택합니다. The control system guarantees safety by using explosion-proof electrical components and safety control strategies to ensure that the chiller will not generate sparks or overheat when operating in a flammable environment.
이 조치의 목적은 잠재적으로 폭발성 대기 속에서 공기 냉각된 폭발성 냉장고의 안전한 작동을 보장하는 것입니다.폭발 방지 전기 부품, 폭발 방지 냉각 시스템 및 폭발 방지 제어 시스템, 냉장기는 효과적으로 불꽃, 고 온도 및 다른 잠재적인 화재 또는 폭발 위험을 방지 할 수 있습니다.인력과 장비의 안전성 확보.
