상세 정보 |
|||
| 제품 이름: | 공랭식 스크롤 칠러 | 압축기: | 스크롤/댄포스 |
|---|---|---|---|
| 증발기: | 원통 다관형 | 콘덴서: | 핀형 관 |
| 전압: | 220V/380V | 주파수: | 50Hz/60Hz |
| 냉각제: | R410A | 소음 수준: | ≤65dB(A) |
| 보호: | 고압/저압/상/과부하/물부족/동결방지 | 보증: | 1년 |
| 강조하다: | 물 냉각기 R410A,공기 냉각 물 냉각기,산업적 공랭식의 스크롤 냉각장치 |
||
제품 설명

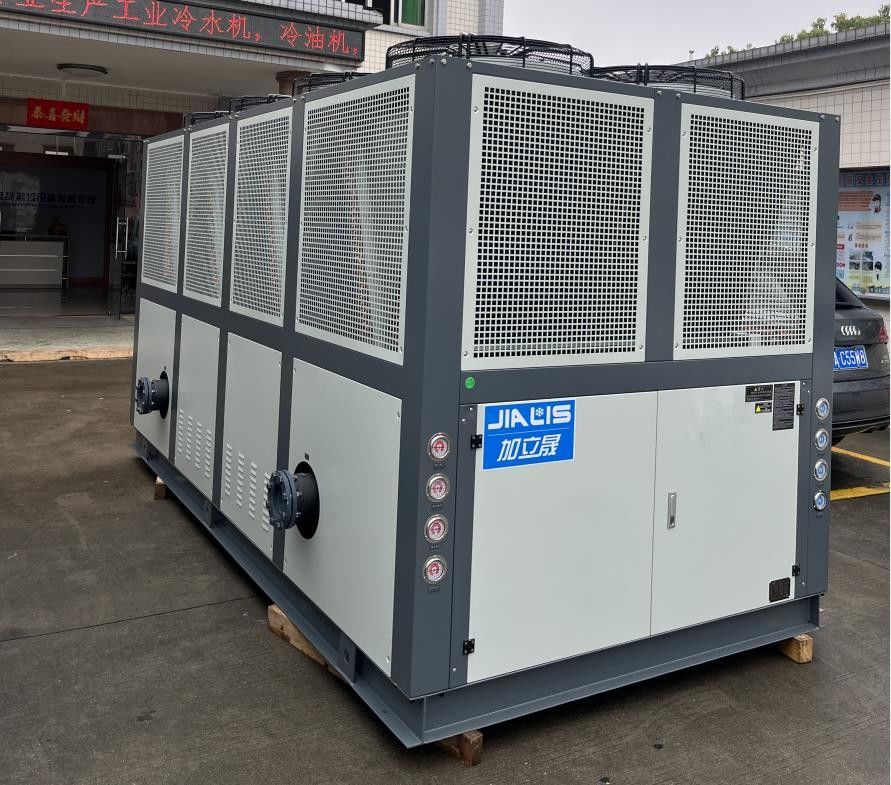

JLSF-75HP 공기 냉각 스크롤 냉장고 고 효율성, 소형화, 낮은 진동 및 노이즈
제품 설명:
공기 냉각 스크롤 냉장기는 공기 냉각 열 분비를 채택하는 냉장기입니다. 주로 스크롤 압축기, 응축기, 증발기, 팬 및 제어 시스템으로 구성됩니다.
스크롤 압축기는 스클롤 동작을 사용하여 가스를 압축하는 냉장기의 핵심 부품입니다. 전통적인 교차 압축기와 비교하면스크롤 압축기는 높은 효율의 장점이 있습니다., 소형화, 낮은 진동 및 소음.
응축기는 압축기에서 배출되는 고온 및 고압 냉각 가스를 냉각하고 액체 상태로 변환하는 데 사용되는 부품입니다. 공기 냉각 스롤 쿨러에서콘덴서는 열 분비를 달성하기 위해 팬을 통해 주변 공기로 열을 분산시킵니다..
증발기는 열을 흡수하고 냉각제를 증발시키는 부품입니다. 차가운 물이 증발기를 통해 흐르고 증발기에 있는 냉각물과 열을 교환합니다.따라서 물의 온도를 낮추고 냉각 효과를 제공합니다..
팬은 공기를 냉각시키는 데 사용되는 부분이며, 주변 공기를 응축기에 불어넣고 냉각기에 열을 공기 속으로 분산시키는 것을 돕습니다.
제어 시스템은 시스템의 정상적인 작동을 보장하기 위해 공기 냉각 스롤 쿨러의 작동을 모니터링하고 조정합니다. 온도, 압력 및 흐름과 같은 매개 변수를 모니터링 할 수 있습니다.그리고 높은 효율성과 에너지 절감을 달성하기 위해 수요에 따라 압축기와 팬의 작동 상태를 조정합니다..
공기 냉각 소용돌이 냉장기는 공기 냉각 열 분산 방법을 채택하고 추가 냉각 물 공급원이 필요하지 않습니다. 독립적인 냉각 솔루션이 필요한 장소에 적합합니다.그것은 건물 에어컨 분야에서 널리 사용됩니다, 산업 냉각 및 상업 냉각, 그리고 유연성, 물 절약 및 편의성의 장점을 가지고 있습니다.
생산 특징:
공기 냉각 스롤 쿨러는 스롤 압축기와 공기 냉각 열 분비를 사용하는 쿨러입니다. 다음과 같은 특성을 가지고 있습니다.
1스크롤 압축기:공기 냉각 스크롤 냉장기는 스크롤 압축기를 핵심 부품으로 사용합니다. 스크롤 압축기는 스크롤 액션을 사용하여 가스를 압축합니다.낮은 진동 및 소음전통적인 회전 압축기와 비교하여, 스크롤 압축기는 동일한 전력 아래에서 더 높은 압축 비율을 제공하여 냉장고의 에너지 효율을 향상시킬 수 있습니다.
2. 공기 냉각 열 분산:전통적인 물 냉각 냉각기와는 달리, 공기 냉각 스롤 냉각기는 공기 냉각 열 분비를 채택합니다. 즉, 열은 팬을 통해 주변 환경에 분산됩니다.이렇게 하면 냉각수 출처가 필요하지 않습니다., 시스템 설치 및 유지보수를 단순화하고 물 자원을 절약합니다.
3독립적인 설계:공기 냉각 스롤 냉장기는 일반적으로 독립적인 디자인을 채택합니다. 즉, 냉장기와 냉각 팬이 하나의 단위로 통합됩니다.이 설계는 외부 냉각 장비의 지원없이 냉장고가 독립적으로 작동 할 수 있습니다., 제한된 설치 공간 또는 냉각 물 공급원이없는 장소에 적합합니다.
4유연성과 편리성:공기 냉각 열 분산 방식 때문에 공기 냉각 스롤 쿨러는 설치와 배치에서 더 유연합니다.그것은 냉각 타워 또는 냉각 물 파이프 라인에 연결 할 필요가 없습니다이 유연성은 공기 냉각 스롤 쿨러를 건물 에어컨,산업용 냉장고, 그리고 상업 냉각.
전체적으로 공기 냉각 스롤 냉장고는 높은 효율성, 물 절약, 독립적인 설계의 특징을 가진 스롤 압축기와 공기 냉각 열 분산 방법을 채택합니다.유연성 및 편리성그것은 독립적인 냉각 솔루션을 필요로하는 장소에서 이상적인 선택입니다.
기술 매개 변수:
| 모델 | JLSF-30D | JLSF-40D | JLSF-50D | JLSF-60D | JLSF-70D | JLSF-80D | JLSF-90D | JLSF-100D | JLSF-110D | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120D | JLSF-130D | JLSF-150D | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
공기 냉각 스롤 냉장기는 다음 분야를 포함하여 다양한 산업 분야에서 널리 사용됩니다.
1상업용 건물:공기 냉각 스롤 쿨러는 사무실 건물, 쇼핑몰, 호텔, 병원 등 상업 건물의 에어컨 시스템에서 사용할 수 있습니다.그들은 일관성 있는 냉각을 제공하고 변화하는 부하 요구에 적응.
2산업 제조업:산업 제조 과정에서 일정 작동 온도를 유지하기 위해 일부 장비 또는 프로세스가 냉각되어야합니다.공기 냉각 스롤 냉장기는 이러한 장비에 냉각 물을 제공할 수 있습니다, 플라스틱 주사형조기, 레이저 절단기, 전류장치 등
3데이터 센터:데이터 센터는 서버와 장비가 정상 작동 온도에서 유지되기 위해 많은 냉각이 필요합니다.공기 냉각 스크롤 냉장기는 데이터 센터의 온도 조절 및 열 관리를 유지하는 데 도움이되는 효율적인 냉각 용량을 제공합니다..
4의약품 산업:의약품 분야에서는 특정 과정이 정확한 온도 조절과 냉각을 필요로 합니다.공기로 냉각 된 소용돌이 냉각기는 의약품 공정의 요구 사항을 충족시키기 위해 안정적인 냉각 물 공급원을 제공 할 수 있습니다.의약품 합성, 냉각 건조 및 장비 냉각 등
5식품 및 음료 가공:식품 및 음료 가공 과정에서 제품의 온도를 조절하고 위생 조건을 유지해야합니다. 공기 냉각 스롤 쿨러는 장비를 냉각하는 데 사용할 수 있습니다.식품 및 음료 생산용 용기 및 파이프.
6수산업:수산물 농장에서 특히 수산물 농장에서 물체의 온도와 산소 함량을 조절하는 것이 필요합니다.공기 냉각 스롤 냉장기는 물체에 적합한 환경 조건을 유지하는 데 도움이되는 냉각 물의 원천을 제공합니다..
It is necessary to select the appropriate air-cooled scroll chiller according to the specific application requirements and environmental conditions to ensure the best cooling effect and energy efficiency performance.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉장기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
스크롤 압축기는 교차 압축기와 어떻게 다릅니다?
스크롤 컴프레서와 사이클 컴프레서는 구조, 작동 원칙 및 성능에서 몇 가지 차이를 보이는 두 가지 다른 유형의 컴프레서입니다.
1구조:스롤 압축기는 회전 구조를 채택하고, 일반적으로 하나 이상의 회전 스롤과 고정 스롤으로 구성됩니다.회전형 압축기는 회전형 구조를 사용하며, 하나 이상의 피스톤과 실린더로 구성되어 있습니다..
2작동 원칙:스크롤 압축기는 회전 스클롤 동작을 통해 가스를 압축합니다. 가스 입구에서 소용돌이에 들어가 회전과 함께 점차 압축되고 출구에서 방출됩니다.역 압축기는 피스톤의 역운동으로 가스를 압축기체는 피스톤이 내려갈 때 실린더로 빨려 들어가고, 피스톤이 올라갈 때 압축되고, 출구에서 방출됩니다.
3전력 및 효율성:스크롤 압축기는 일반적으로 같은 전력에서 더 높은 압축 비율을 제공하여 더 높은 에너지 효율을 제공합니다.주전 압축기는 압축이 더 제한되어 동일한 압축을 달성하기 위해 더 많은 에너지를 필요로합니다..
4진동 및 소음:스크롤 압축기는 교차 부품이 없기 때문에 낮은 진동과 소음을 가지고 있습니다. 교차 압축기는 교차 운동 중에 진동과 소음을 발생시키는 반면,그 영향을 줄이기 위해 추가 조치가 필요합니다..
5크기와 무게:스크롤 압축기는 일반적으로 교차 압축기와 비교하여 더 작고 작고 가볍습니다. 이것은 스크롤 압축기를 공간이 제한된 응용 프로그램에서 장점으로 만듭니다.
스롤 컴프레셔와 퀴즈컴프레셔는 다양한 응용 시나리오에 적합하다는 점에 유의해야합니다. 스롤 컴프레셔는 에어컨, 냉장,그리고 가스 처리, 대동 압축기는 산업 제조 및 고압 응용 분야에서 더 일반적으로 발견됩니다.적절한 압축기 유형 선택은 특정 필요와 응용 요구 사항에 따라 평가되어야 합니다..
