상세 정보 |
|||
| 제품 이름: | 공랭식 스크롤 칠러 | 환경 온도: | 5-35C |
|---|---|---|---|
| 압축기 모터 전력: | 37-250kW | 압축기 양: | 3 |
| 콘덴서: | 날개관식 열교환기 | 제어 시스템: | 마이크로 컴퓨터 제어 |
| 냉각 용량: | 150-1000kW | 냉각 방법: | 공기는 식었습니다 |
| 증발기: | 쉘 앤 튜브/판형 열교환기 | 소음 수준: | ≤75dB(A) |
| 냉장료: | R22/R407c/R410a | ||
| 강조하다: | 산업용 공냉식 스크류 칠러,마이크로컴퓨터 공기 냉각 스크루 냉장기 |
||
제품 설명

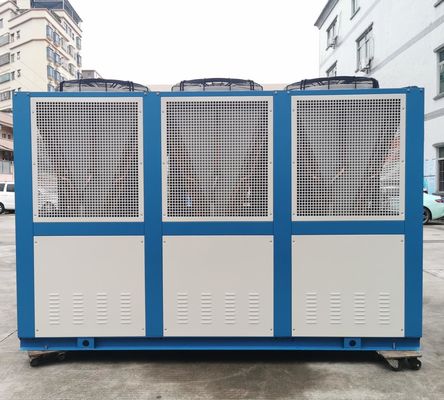

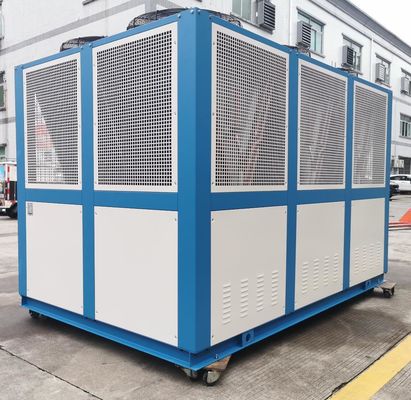

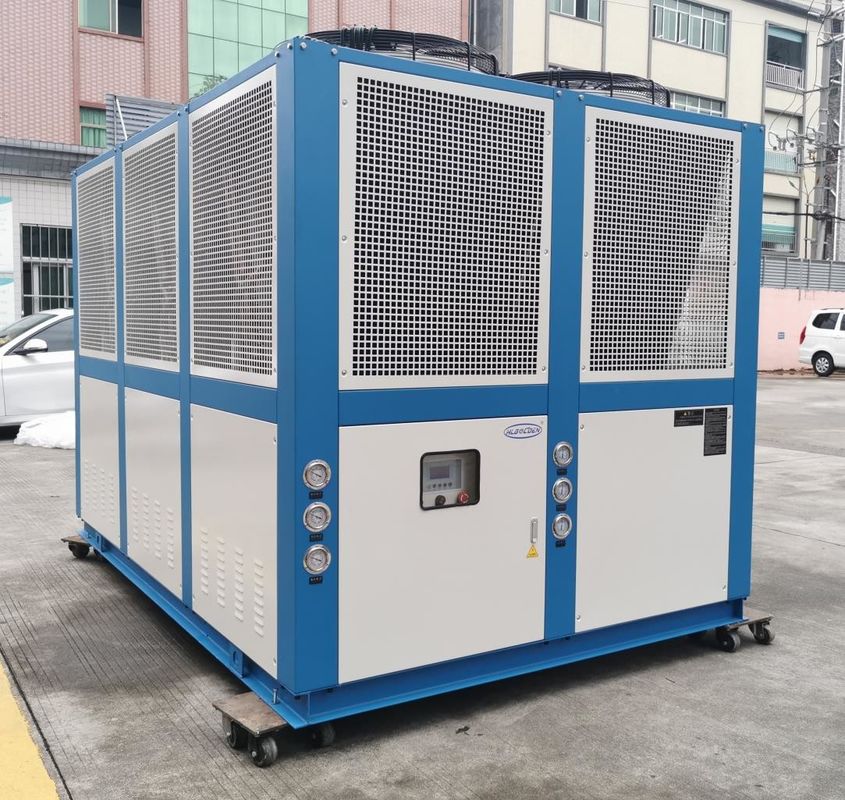

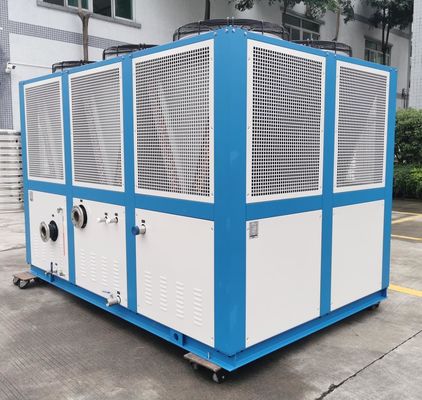

JLSF-75D 공기 냉각 물 냉장고,Danfoss 스크롤 압축기 안정적인 성능
제품 설명:
공기 냉각 스롤 냉장기는 스롤 압축기와 공기 냉각 열 분비를 사용하는 냉장기입니다.그것은 높은 온도 및 고압 가스로 낮은 온도 냉각 물질을 압축하는 스크롤 압축기를 사용합니다, 그 다음 냉각 효과를 달성하기 위해 공기 냉각 라디에이터를 통해 주변 환경에 열을 분산합니다.
스크롤 압축기는 고효율, 소음도 낮은 압축기 유형이다. 전통적인 교차 압축기와 비교하면 스크롤 압축기는 압축 비율이 높고 진동 소음이 낮다.그것은 급속히 압축 및 냉각 물질을 배charge 하기 위해 소용돌이 같은 회전 작용을 사용합니다, 고압과 높은 흐름 냉각물 공급을 제공합니다.
공기 냉각 라디에이터 (air-cooled radiator) 는 자연 바람이나 팬을 사용하여 주변 환경으로 열을 전달하는 냉각 장치이다. 일반적으로 히트 싱크와 팬으로 구성됩니다.그것은 냉장고에서 열을 제거하고 열 방울에 대한 공기를 불어와 공류 열 전달을 통해 온도를 낮추는.
생산 특징:
공기 냉각 스롤 쿨러의 주요 장점은 다음과 같습니다.
1높은 효율과 에너지 절감:그것은 높은 압축 효율을 가지고 높은 냉각 용량과 효율을 제공할 수 있는 스크롤 압축기를 채택합니다.공기 냉각 열 분산 방법은 전통적인 물 냉각 시스템의 물 펌프와 냉각 타워를 피합니다., 에너지 소비와 유지보수 비용을 줄입니다.
2유연성과 편리성:냉각 물 소스에 연결 할 필요가 없기 때문에 공기 냉각 스롤 쿨러는 냉각 물 파이프 라인에 의해 제한되지 않으며 설치 및 디버깅은 비교적 간단합니다.다양한 장소에 적합합니다.산업 생산 작업장이나 상업 사무실 공간에 상관없이
3신뢰성 및 안정성스크롤 압축기는 기계 부품의 마모 및 고장 비율을 줄이고 시스템의 신뢰성을 향상시키는 간단한 구조를 가지고 있습니다.공기 냉각 라디에이터는 외부 냉각 물 공급원에 의존하지 않습니다., 물 냉각 시스템에서 발생할 수있는 누출 및 물 품질 문제를 피합니다.
4공간 절약:냉각 물 탱크나 냉각 타워가 필요 없기 때문에, 공기 냉각 스롤 쿨러는 설치 공간을 절약할 수 있으며, 특히 공간이 제한된 장소에 적합합니다.
공기 냉각 스롤 쿨러는 수 냉각 시스템과 비교하여 열 분산에 약간의 단점을 가질 수 있다는 점에 유의해야합니다.특히 높은 주변 온도 또는 높은 부하의 작동 조건에서따라서 냉장고를 선택 할 때, 특정 응용 요구 사항과 환경 조건에 따라 포괄적인 고려가 필요합니다.
작동 원리:
공기 냉각 스롤 쿨러의 작동 원리는 다음과 같습니다.
1압축 과정:먼저, 스롤 압축기 가 작동 하기 시작 합니다. 그 안 에 있는 소용돌이 로터 는 자기 회전 운동 을 통해 낮은 온도 의 냉각물 을 압축 방 으로 끌어들인다.소용돌이 로터 의 회전 운동 은 냉각물 을 압축 시키고 그 온도 와 압력을 증가 시킨다.
2응축 과정:고 온도 및 고압 냉각제는 스롤 압축기에서 배출되어 공기 냉각 라디에이터 (컨덴서) 에 들어갑니다.냉각제는 방광기를 통과하고 팬을 불고 컨벡션 열 전달을 통해 주변 환경으로 열을 전달합니다., 냉각 물질을 냉각시키고 액체로 응고시키는 원인이 됩니다.
3확장 과정:응축 된 냉각물 액체는 확장 밸브 (고속 장치) 에 들어가 냉각물의 흐름과 압력을 제어합니다.냉각제의 압력과 온도가 감소합니다., 증발기에 들어가기 위해 준비합니다.
4증발 과정:냉매는 증발기에 들어가 증발기에 있는 증발기 파이프로 흐릅니다. 증발기에서 냉매는 외부 환경으로부터 열을 흡수합니다.냉각물질이 액체 상태에서 증기 상태로 바뀌도록 만드는이 과정은 주변 환경으로부터 열을 흡수하여 냉각 효과를 달성합니다.
5. 사이클 프로세스:냉각제는 증발기에서 증기 형태로 배출되고 다시 스클롤 압축기에 빨려 들어갑니다. 압축, 응축과 같은 순환 과정 후,확장 및 증발, 냉매는 지속적인 냉각 효과를 얻기 위해 지속적으로 순환됩니다.
스롤 컴프레셔의 압축 효과와 공기 냉각 라디에이터의 열 분산 효과에 의해공기 냉각 스롤 쿨러는 냉각 대상 또는 시스템에서 열을 제거 할 수 있습니다., 냉각 효과를 달성하기 위해 냉각이 필요한 장비 또는 장비에 냉각 된 물을 공급합니다.전체 시스템은 안정적인 냉각 효과를 유지하기 위해 위에서 언급한 사이클 과정을 통해 지속적으로 작동합니다..
기술 매개 변수:
| 모델 | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
공기 냉각 스롤 쿨러는 다음 장소에 적합합니다:
1산업 생산 작업실:공기 냉각 스롤 냉장기는 레이저 절단, 스탬핑, 플라스틱 주사형조, 전자 조립 등 다양한 산업 생산 프로세스에 냉각을 제공할 수 있습니다.그들은 많은 냉각 용량과 안정적인 성능을 요구하는 산업 생산 환경에 적합합니다..
2상업 사무소:공기 냉각 스롤 냉장기는 상업 건물의 중앙 에어컨 시스템에 냉각 수원을 제공할 수 있습니다. 그들은 사무실 건물, 쇼핑몰, 호텔,병원과 학교는 대규모 에어컨 시스템을 효율적으로 냉각할 수 있도록.
3전자 장비 및 통신 장비 방:전자 장비 및 통신 장비의 작동은 많은 양의 열을 발생시키고 장비의 정상적인 작동을 유지하기 위해 냉각이 필요합니다.공기 냉각 스롤 냉장기는 전자 장비 및 통신 장비 방에 대한 신뢰할 수있는 냉각 효과를 제공할 수 있습니다., 장비의 안정성과 신뢰성을 보장합니다.
4경기장과 극장:큰 경기장과 극장에는 보통 붐비는 장소의 편안한 요구 사항을 충족시키기 위해 강력한 냉각 능력이 필요합니다.공기 냉각 스롤 쿨러는 관객과 배우의 편안함을 보장하기 위해 이러한 장소에서 효율적인 에어컨과 냉각을 제공할 수 있습니다..
5전력 장비 및 변속소:전력 장비 및 변속소는 작동 중 많은 양의 열을 발생시키고 장비의 정상적인 작동을 유지하기 위해 냉각이 필요합니다.공기 냉각 스롤 냉장기는 전력 장비 및 변속 기계를 안정적으로 냉각 할 수 있습니다., 장비의 안정성과 신뢰성을 보장합니다.
적절한 공기 냉각 스롤 쿨러는 특정 응용 요구 사항과 환경 조건에 따라 선택해야합니다.가장 좋은 모델과 크기는 냉각 필요와 시스템 용량에 따라 결정할 수 있습니다., 냉장고가 현장의 냉각 요구 사항을 충족 할 수 있는지 확인합니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
캔 머신의 냉장기를 구성하는 다른 방법은 무엇입니까?
콘서브 기계에서 냉장고의 구성은 기계 장비의 특정 필요와 특성에 따라 다를 수 있습니다.다음은 몇 가지 일반적인 구성 방법입니다:
1직접 냉각:직접 냉각 구성에서는 냉각기가 냉각기 또는 냉각 파이프를 통해 냉각해야 할 부품이나 제품에 냉각수를 직접 전달합니다.이 구성은 빠른 냉각이 필요한 상황에 적합합니다., 예를 들어 탱크, 병 수 또는 다른 제품의 직접 냉각.
2간접 냉각:간접 냉각 구성에서 냉장기는 냉각 순환 시스템을 통해 중간 열 교환기 또는 냉장기에 냉각수를 전달합니다.그 다음 냉각 매체를 냉각해야 하는 부품에 전달합니다.이것은 냉각 온도를 더 잘 제어하고 조절 할 수 있으며 더 엄격한 온도 요구 사항이있는 상황에 적합합니다.
3냉각탑:냉각 타워는 또 다른 일반적인 냉각 구성입니다. 이 구성에서 냉각기는 냉각 효과를 달성하기 위해 냉각 타워를 통해 대기 중의 공기로 열을 전달합니다.냉각탑 은 종종 많은 양의 열 을 처리 하기 위해 사용 된다, 예를 들어, 냉각 타워가 장비의 작동을 유지하기 위해 추가 냉각 용량을 제공할 수 있는 고속 연장선에서.
4복수의 냉장기 조합:대용량 캔 생산 라인이나 더 높은 냉각 용량을 필요로 하는 상황에서는 여러 개의 냉장기를 조합할 수 있습니다.더 많은 냉장고가 병렬 또는 연속으로 구성되어 더 큰 냉각 용량과 더 큰 유연성을 제공 할 수 있습니다.이 구성 방법은 다양한 생산 요구 사항을 충족시키기 위해 실제 필요에 따라 확장 및 조정 할 수 있습니다.
특정 냉각기 구성 방법은 양념 기계의 종류, 공정 요구 사항 및 냉각 필요에 따라 평가 및 선택되어야 함을 유의해야합니다.힐러를 구성할 때, 최고의 냉각 효과와 시스템 성능을 보장하기 위해 장비 제조업체 또는 전문 엔지니어와 상세한 논의가 권장됩니다.
