상세 정보 |
|||
| 제품 이름: | 공랭식의 나사 냉각장치 | 제어 시스템: | PLC |
|---|---|---|---|
| 컨트롤러: | 마이크로프로세서 | 환경 온도: | 5-35C |
| 냉각 용량: | 100-1000kW | 스타트 모드: | Y-△/소프트 스타트 |
| 압축기 유형: | 스크류 압축기 | 증발기: | 원통 다관형 |
| 콘덴서: | 핀형 관 | 냉장료: | R22/R407C/R134A |
| 적용: | 산업 | 압축기: | 스크류 압축기 |
| 보호: | 과부하, 고압/저압, 결상, 과열 등 | 보증: | 1년 |
| 강조하다: | JLSF-60D 공기 냉각용 물 냉장기,공기 냉각 물 냉장고 1000kW,PLC 물 냉각기 |
||
제품 설명

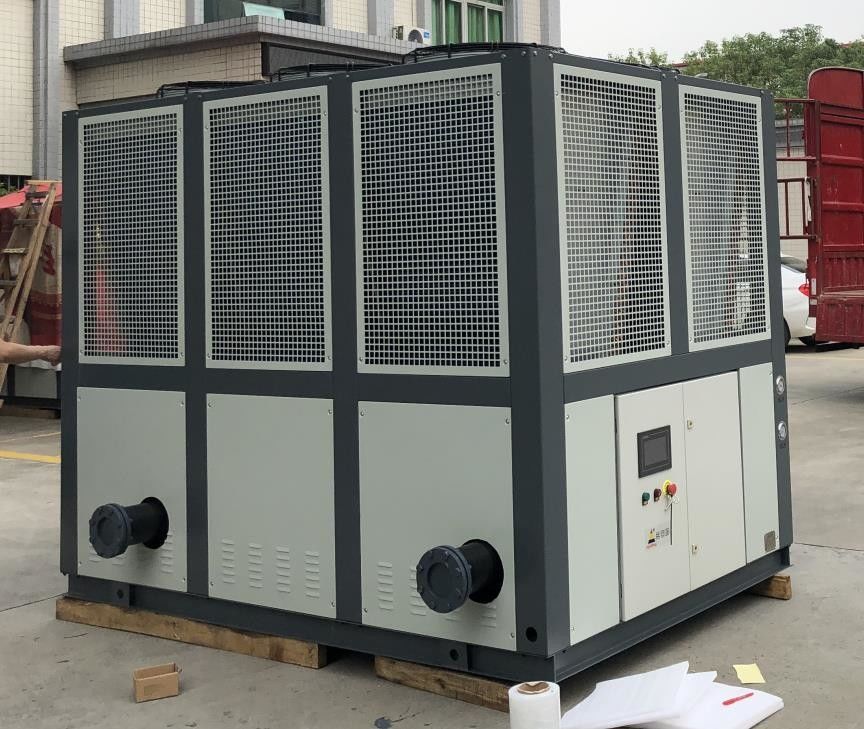

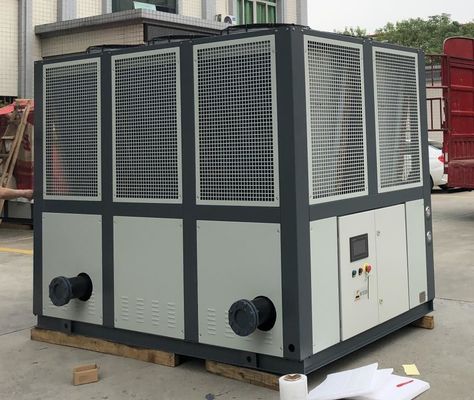

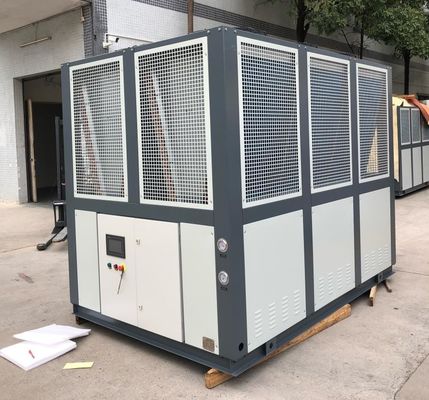

JLSF-60D 공기 냉각 스크루 냉각기 충전 기계, 포장 생산 라인, 청소 기계,
제품 설명:
공기 냉각 나사 냉장기는 주로 증발기, 압축기, 응축기 및 확장 밸브 및 기타 구성 요소로 구성된 산업 냉장 및 상업용 에어컨 장비의 일종입니다..저온과 저압 냉각기를 압축하는 나사 압축기를 사용하여 고온과 고압 가스로 압축합니다.그리고 마지막으로 증발 밸브를 통해 냉각물의 온도와 압력을 감소 하 고 재활용을 위해 증발기에 다시.
작동 중, 공기 냉각 스크루 냉장기는 외부 공기에서 열을 흡수하고 냉각 물을 냉각하고 방으로 순환하여 실내 온도를 낮추습니다.냉각 효과 는 외부 온도 와 습도 와 같은 요인 들 에 크게 영향을 받는다, 따라서 높은 온도와 습도가 높은 환경에서 그 효과는 제한 될 수 있습니다.
물 냉각 냉각기와 비교하면, 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.외부 공기를 냉각용으로 사용하기 때문에, 대기 오염이 높은 지역이나 실내 공기 질을 유지해야 하는 지역에서는 문제가 될 수 있습니다.
생산 특징:
공기 냉각 스루프 쿨러의 특징은 다음과 같습니다.
1추가 냉각 물 시스템이 없습니다.물 냉각 냉각기와 비교하면 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.
2광범위한 응용 분야:공기 냉각 스크루 냉장기는 상업 사무실 건물, 호텔, 병원, 학교 등 다양한 유형의 건물과 장소에 적합합니다.
3높은 냉각 효율:공기 냉각 스크루 냉장기는 스크루 압축기를 사용하며, 높은 냉각 효율, 낮은 소음 및 낮은 유지 보수 비용의 장점이 있습니다.
4설치가 쉽다:공기 냉각 스크루 냉장고의 설치는 비교적 간단하며 물 파이프와 물 펌프와 같은 추가 장비가 필요하지 않습니다.
5높은 신뢰성:공기 냉각 스크루 냉장기는 고도의 정밀도로 설계되고 제조되며 안정성과 신뢰성이 좋습니다.
6강한 적응력:공기 냉각 스크루 쿨러는 강한 적응력을 가지고 있으며 다른 환경 조건과 부하 변화에 적응 할 수 있습니다.
작동 원리:
공기 냉각 스루프 쿨러의 작동 원리는 다음과 같습니다.
압축 과정:냉각제는 고온과 고압 가스에 압축되고 나사 압축기에 들어가고, 그 다음 콘덴서에 들어가게 됩니다.
응축 과정:고온과 고압 가스는 응축기에 냉각되어 고압 액체가 되고 동시에 열을 방출합니다.이는 팬과 라디에이터를 통해 외부 공기로 분산됩니다..
확장 과정:고압 액체가 확장 밸브에 의해 압축을 해제 한 후, 그것은 낮은 온도와 낮은 압력 액체가 되고, 그리고 증발기에 들어갑니다.
증발 과정:저온과 저압의 액체는 증발기에 증발하여 방의 열을 흡수하고 방의 냉각수를 냉각시켜 방으로 순환합니다.따라서 실내 온도를 낮추는 목적을 달성.
기술 매개 변수:
| 모델 | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
냉장기는 콘싱 기계에서 다양한 응용 프로그램을 가지고 있으며 주로 다음 측면을 포함합니다.
1탱크 냉각:용기 기계에서는 용기에 있는 제품이 적절한 온도를 유지하는 것을 보장하기 위해 탱크를 냉각하는 것이 필요할 수 있습니다. The chiller can reduce the temperature of the tank by providing a cooling water circulation system to flow the cooling water through the surface or internal cooling pipes of the tank to ensure product quality and freshness preservation.
2병 물 냉각:만약 양념 기계가 병에 담긴 물의 생산 라인에서 사용된다면, 냉장기는 병에 담긴 물을 식히기 위해 사용될 수 있습니다.냉장고는 냉각 물 순환 시스템을 제공합니다.냉각기 또는 냉각 파이프를 통해 냉각수를 병에 담은 물로 전달합니다. 이것은 병에 담은 물의 온도를 낮추고 제품의 품질과 맛을 보장합니다.
3기계적 냉각:캔 기계는 작동 중 특정 양의 열을 발생, 특히 일부 고속 작동 장비. Chillers can be used to provide a cooling system that circulates cooling water to mechanical parts through coolers or cooling pipes to maintain the normal operating temperature of the machine and avoid equipment failure caused by overheating.
4제어 시스템 냉각:통조림 기계는 일반적으로 PLC 컨트롤러 또는 전자 제어판과 같은 제어 시스템으로 장착됩니다.이 제어 시스템은 작동 중 일정량의 열을 발생시키고 제대로 작동하기 위해 냉각을 필요로 합니다.냉장기는 제어 시스템에 냉각 물 순환 시스템을 제공 할 수 있습니다.그리고 냉각수를 제어 시스템의 안정성과 신뢰성을 보장하기 위해 제어 시스템의 라디에이터 또는 냉각 장치로 전송합니다..
간단히 말해서, 냉장고 기계의 적용은 주로 탱크, 병 수, 기계 부품 및 제어 시스템을 냉각하기 위해 제품 품질을 보장하기 위해,장비의 정상 작동 및 안정성특정 응용 방법 및 구성은 양조 기계의 유형과 요구 사항에 따라 달라집니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
캔 머신의 냉장기를 구성하는 다른 방법은 무엇입니까?
콘서브 기계에서 냉장고의 구성은 기계 장비의 특정 필요와 특성에 따라 다를 수 있습니다.다음은 몇 가지 일반적인 구성 방법입니다:
1직접 냉각:직접 냉각 구성에서는 냉각기가 냉각기 또는 냉각 파이프를 통해 냉각해야 할 부품이나 제품에 냉각수를 직접 전달합니다.이 구성은 빠른 냉각이 필요한 상황에 적합합니다., 예를 들어 탱크, 병 수 또는 다른 제품의 직접 냉각.
2간접 냉각:간접 냉각 구성에서 냉장기는 냉각 순환 시스템을 통해 중간 열 교환기 또는 냉장기에 냉각수를 전달합니다.그 다음 냉각 매체를 냉각해야 하는 부품에 전달합니다.이것은 냉각 온도를 더 잘 제어하고 조절 할 수 있으며 더 엄격한 온도 요구 사항이있는 상황에 적합합니다.
3냉각탑:냉각 타워는 또 다른 일반적인 냉각 구성입니다. 이 구성에서 냉각기는 냉각 효과를 달성하기 위해 냉각 타워를 통해 대기 중의 공기로 열을 전달합니다.냉각탑 은 종종 많은 양의 열 을 처리 하기 위해 사용 된다, 예를 들어, 냉각 타워가 장비의 작동을 유지하기 위해 추가 냉각 용량을 제공할 수 있는 고속 연장선에서.
4복수의 냉장기 조합:대용량 캔 생산 라인이나 더 높은 냉각 용량을 필요로 하는 상황에서는 여러 개의 냉장기를 조합할 수 있습니다.더 많은 냉장고가 병렬 또는 연속으로 구성되어 더 큰 냉각 용량과 더 큰 유연성을 제공 할 수 있습니다.이 구성 방법은 다양한 생산 요구 사항을 충족시키기 위해 실제 필요에 따라 확장 및 조정 할 수 있습니다.
특정 냉각기 구성 방법은 양념 기계의 종류, 공정 요구 사항 및 냉각 필요에 따라 평가 및 선택되어야 함을 유의해야합니다.힐러를 구성할 때, 최고의 냉각 효과와 시스템 성능을 보장하기 위해 장비 제조업체 또는 전문 엔지니어와 상세한 논의가 권장됩니다.
