상세 정보 |
|||
| 제품 이름: | 공랭식의 나사 냉각장치 | 압축기: | 스크류 컴프레서/한벨 |
|---|---|---|---|
| 제어 시스템: | PLC | 컨트롤러: | 마이크로프로세서 |
| 환경 온도: | 5-35C | 냉각 용량: | 100-1000kW |
| 스타트 모드: | Y-△/소프트 스타트 | 압축기 유형: | 스크류 압축기 |
| 증발기: | 원통 다관형 | 콘덴서: | 핀형 관 |
| 냉장료: | R22/R407C/R134A | 적용: | 산업 |
| 보호: | 고압/저압/상/과부하/동결방지 | 냉매 제어: | 전자 팽창 밸브 |
| 보증: | 1년 | ||
| 강조하다: | 공기 냉각 스루프 냉장기 R22,공기 냉각 스퀴프 힐러 R407C,R134a 산업용 물 냉장기 |
||
제품 설명

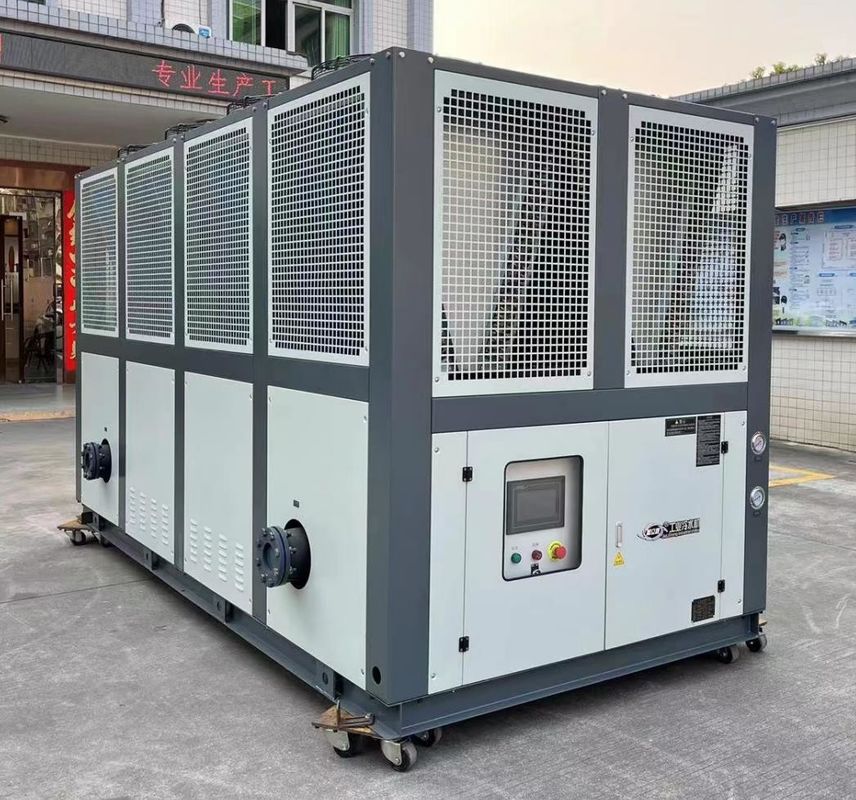

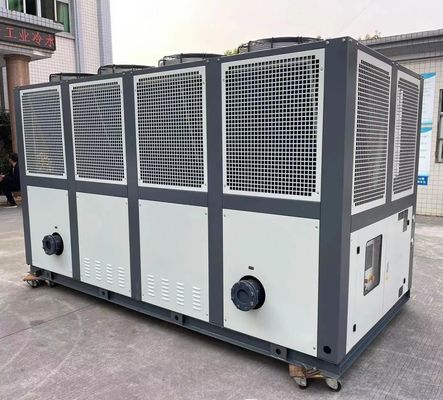

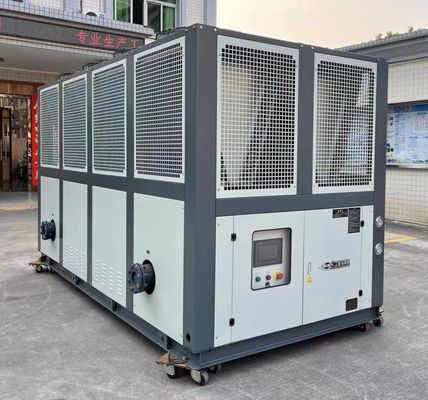

JLSF-90D 공기 냉각 스크루 냉장기 수압 기계, 전력 기계, 지능형 장비, 자동화 장비
제품 설명:
공기 냉각 나사 냉장기는 주로 증발기, 압축기, 응축기 및 확장 밸브 및 기타 구성 요소로 구성된 산업 냉장 및 상업용 에어컨 장비의 일종입니다..저온과 저압 냉각기를 압축하는 나사 압축기를 사용하여 고온과 고압 가스로 압축합니다.그리고 마지막으로 증발 밸브를 통해 냉각물의 온도와 압력을 감소 하 고 재활용을 위해 증발기에 다시.
작동 중, 공기 냉각 스크루 냉장기는 외부 공기에서 열을 흡수하고 냉각 물을 냉각하고 방으로 순환하여 실내 온도를 낮추습니다.냉각 효과 는 외부 온도 와 습도 와 같은 요인 들 에 크게 영향을 받는다, 따라서 높은 온도와 습도가 높은 환경에서 그 효과는 제한 될 수 있습니다.
물 냉각 냉각기와 비교하면, 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.외부 공기를 냉각용으로 사용하기 때문에, 대기 오염이 높은 지역이나 실내 공기 질을 유지해야 하는 지역에서는 문제가 될 수 있습니다.
생산 특징:
공기 냉각 스루프 쿨러의 특징은 다음과 같습니다.
1추가 냉각 물 시스템이 없습니다.물 냉각 냉각기와 비교하면 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.
2광범위한 응용 분야:공기 냉각 스크루 냉장기는 상업 사무실 건물, 호텔, 병원, 학교 등 다양한 유형의 건물과 장소에 적합합니다.
3높은 냉각 효율:공기 냉각 스크루 냉장기는 스크루 압축기를 사용하며, 높은 냉각 효율, 낮은 소음 및 낮은 유지 보수 비용의 장점이 있습니다.
4설치가 쉽다:공기 냉각 스크루 냉장고의 설치는 비교적 간단하며 물 파이프와 물 펌프와 같은 추가 장비가 필요하지 않습니다.
5높은 신뢰성:공기 냉각 스크루 냉장기는 고도의 정밀도로 설계되고 제조되며 안정성과 신뢰성이 좋습니다.
6강한 적응력:공기 냉각 스크루 쿨러는 강한 적응력을 가지고 있으며 다른 환경 조건과 부하 변화에 적응 할 수 있습니다.
작동 원리:
공기 냉각 스루프 쿨러의 작동 원리는 다음과 같습니다.
압축 과정:냉각제는 고온과 고압 가스에 압축되고 나사 압축기에 들어가고, 그 다음 콘덴서에 들어가게 됩니다.
응축 과정:고온과 고압 가스는 응축기에 냉각되어 고압 액체가 되고 동시에 열을 방출합니다.이는 팬과 라디에이터를 통해 외부 공기로 분산됩니다..
확장 과정:고압 액체가 확장 밸브에 의해 압축을 해제 한 후, 그것은 낮은 온도와 낮은 압력 액체가 되고, 그리고 증발기에 들어갑니다.
증발 과정:저온과 저압의 액체는 증발기에 증발하여 방의 열을 흡수하고 방의 냉각수를 냉각시켜 방으로 순환합니다.따라서 실내 온도를 낮추는 목적을 달성.
기술 매개 변수:
| 모델 | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90A | JLSF-100A | JLSF-110A | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
공기 냉각 스크루 냉장기는 스크루 압축기와 공기 냉각 콘덴서를 사용하는 냉장기이며 다음 산업에 적합합니다.
1산업 제조업:산업 제조 과정에서 플라스틱 처리 장비, 금속 처리 장비, 화학 장비 등 많은 장비가 냉각되어야합니다.이러한 장비에 대한 냉각 서비스를 제공하기 위해 공기 냉각 스크루 쿨러를 사용하는 것이 필요합니다..
2상업용 건물:공기 냉각 스크루 냉장기는 대형 상업 건물, 공장 및 쇼핑 센터, 슈퍼마켓, 호텔, 병원, 사무실 건물과 같은 공공 장소에서 냉장 서비스를 제공할 수 있습니다.등등.
3의약품 산업:의약품 산업에서는 많은 생산 과정이 제품 품질과 안전성을 보장하기 위해 온도와 습도를 제어해야하므로 냉각기와 습도 조절에 냉각기가 필요합니다.
4식품 산업:식품 산업에서는 많은 생산 과정에 온도 조절이 필요하며, 와인, 음료, 유제품 등과 같이 냉장고가 필요합니다.
5전자 산업:전자 산업에서는 전자 부품, 반도체 장비 등과 같은 많은 장치가 냉각되어야하며 냉각 장치가 필요합니다.
간단히 말해서, 공기 냉각 스크루 냉장기는 산업 제조, 상업 건설, 의약품 산업,식품 산업, 전자 산업 등
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각 스루프 쿨러와 물 냉각 쿨러의 구체적인 차이점은 열 분산과 작동 온도 측면에서 무엇입니까?
공기 냉각 스루프 쿨러와 물 냉각 쿨러 사이에는 다음과 같이 열 분산과 작동 온도 측면에서 몇 가지 특별한 차이가 있습니다.
1열 분산 효과:물 냉각 냉각기는 냉각 타워 또는 냉각기를 통해 냉각수를 순환시키고, 높은 특이 열과 증발의 잠복한 열을 사용하여 열을 분산시킵니다.이 열 분산 방법은 일반적으로 물이 상대적으로 높은 열 전도성과 열 흡수 능력을 가지고 있기 때문에 높은 열 분산 효과를 제공합니다..
이와 대조적으로, 공기 냉각 스크루 냉장기는 내장 팬을 사용하여 냉장기 또는 라디에이터를 통해 공기를 이동시키고, 공기의 공류와 전도력을 사용하여 열을 분산시킵니다.공기의 열 전도력과 열 흡수 능력이 상대적으로 낮지만, 효율적인 열 방출은 여전히 열 방울 설계 및 팬 작동을 최적화함으로써 달성 할 수 있습니다.
2작동 온도:물 냉각 냉각기는 일반적으로 낮은 작동 온도를 제공할 수 있습니다. 높은 특성 열과 물의 증발의 잠재 열 때문에,물은 냉각 과정에서 많은 양의 열을 흡수 할 수 있습니다., 따라서 냉각 매체의 온도를 감소시킵니다. 이것은 더 낮은 작동 온도를 필요로하는 응용 프로그램에서 물 냉각 냉각기가 더 잘 작동하도록합니다.
공기 냉각 스크루 냉각기의 작동 온도는 일반적으로 물 냉각기의 작업 온도보다 약간 높습니다.공기 냉각 스크루 냉장기는 열 분비 과정에서 냉각 매체의 온도를 수 냉장기와 동일한 수준으로 낮추지 못할 수 있습니다..
적절한 냉장기 유형은 특정 응용 프로그램 요구 사항 및 프로세스 요구 사항에 따라 선택해야합니다.낮은 작동 온도를 요구하거나 온도 조절이 중요한 응용 프로그램, 수냉 냉장고가 더 적합할 수 있습니다.공기 냉각 스크루 쿨러에서 제공하는 열 분산 효과와 작동 온도는 일반적으로 수요를 충족시킬 수 있습니다..
