상세 정보 |
|||
| 제품 이름: | 공랭식의 나사 냉각장치 | 제어 시스템: | PLC |
|---|---|---|---|
| 컨트롤러: | 마이크로프로세서 | 스타트 모드: | Y-△/소프트 스타트 |
| 압축기 유형: | 스크류 압축기 | 증발기: | 원통 다관형 |
| 콘덴서: | 핀형 관 | 보호: | 고압/저압, 상반전, 과부하, 부동액, 과열 |
| 소음 수준: | ≤75dB(A) | 냉장료: | R22/R407C/R134A |
| 보증: | 1년 | ||
| 강조하다: | R22 공기 냉각 물 냉장고,공기 냉각 물 냉장기 R407C,R134a 물 냉각기 |
||
제품 설명

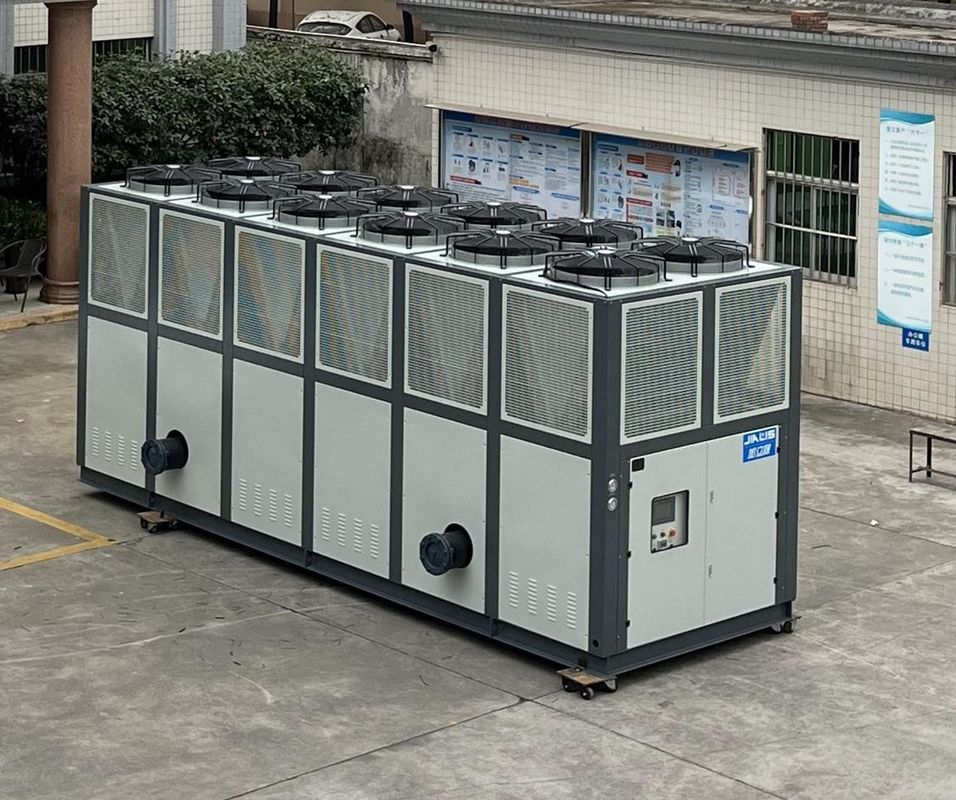

JLSF-160D 공기 냉각 스크루 냉장고 알코올 음료, 음료, 유제품 냉장고
제품 설명:
공기 냉각 나사 냉장기는 주로 증발기, 압축기, 응축기 및 확장 밸브 및 기타 구성 요소로 구성된 산업 냉장 및 상업용 에어컨 장비의 일종입니다..저온과 저압 냉각기를 압축하는 나사 압축기를 사용하여 고온과 고압 가스로 압축합니다.그리고 마지막으로 증발 밸브를 통해 냉각물의 온도와 압력을 감소 하 고 재활용을 위해 증발기에 다시.
작동 중, 공기 냉각 스크루 냉장기는 외부 공기에서 열을 흡수하고 냉각 물을 냉각하고 방으로 순환하여 실내 온도를 낮추습니다.냉각 효과 는 외부 온도 와 습도 와 같은 요인 들 에 크게 영향을 받는다, 따라서 높은 온도와 습도가 높은 환경에서 그 효과는 제한 될 수 있습니다.
물 냉각 냉각기와 비교하면, 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.외부 공기를 냉각용으로 사용하기 때문에, 대기 오염이 높은 지역이나 실내 공기 질을 유지해야 하는 지역에서는 문제가 될 수 있습니다.
생산 특징:
공기 냉각 스루프 쿨러의 특징은 다음과 같습니다.
1추가 냉각 물 시스템이 없습니다.물 냉각 냉각기와 비교하면 공기 냉각 스크루 냉각기는 추가 냉각 물 시스템이 필요하지 않으므로 더 간단하고 비용 효율적입니다.
2광범위한 응용 분야:공기 냉각 스크루 냉장기는 상업 사무실 건물, 호텔, 병원, 학교 등 다양한 유형의 건물과 장소에 적합합니다.
3높은 냉각 효율:공기 냉각 스크루 냉장기는 스크루 압축기를 사용하며, 높은 냉각 효율, 낮은 소음 및 낮은 유지 보수 비용의 장점이 있습니다.
4설치가 쉽다:공기 냉각 스크루 냉장고의 설치는 비교적 간단하며 물 파이프와 물 펌프와 같은 추가 장비가 필요하지 않습니다.
5높은 신뢰성:공기 냉각 스크루 냉장기는 고도의 정밀도로 설계되고 제조되며 안정성과 신뢰성이 좋습니다.
6강한 적응력:공기 냉각 스크루 쿨러는 강한 적응력을 가지고 있으며 다른 환경 조건과 부하 변화에 적응 할 수 있습니다.
작동 원리:
공기 냉각 스루프 쿨러의 작동 원리는 다음과 같습니다.
압축 과정:냉각제는 고온과 고압 가스에 압축되고 나사 압축기에 들어가 응축기에 들어가게 됩니다.
응축 과정:고온과 고압 가스는 응축기에 냉각되어 고압 액체가 되고 동시에 열을 방출합니다.이는 팬과 라디에이터를 통해 외부 공기로 분산됩니다..
확장 과정:고압 액체가 확장 밸브에 의해 압축을 해제 한 후, 그것은 낮은 온도와 낮은 압력 액체가 되고, 그리고 증발기에 들어갑니다.
증발 과정:저온과 저압의 액체는 증발기에 증발하여 방의 열을 흡수하고 방의 냉각수를 냉각시켜 방으로 순환합니다.따라서 실내 온도를 낮추는 목적을 달성.
기술 매개 변수:
| 모델 | JLSF-30A | JLSF-40A | JLSF-50A | JLSF-60A | JLSF-70A | JLSF-80A | JLSF-90D | JLSF-100A | JLSF-110A | ||
| 냉각 용량 | kW/h | 94.8 | 126.4 | 158.0 | 189.6 | 221.2 | 252.8 | 284.4 | 316.0 | 347.6 | |
| 켈리 칼로리/시간 | 84,000 | 112,000 | 140,000 | 168,000 | 196,000 | 224,000 | 252,000 | 280,000 | 308,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 24.8 | 33.7 | 41.5 | 45.2 | 57.4 | 62 | 69 | 72.5 | 83.6 | |
| 전류 | A | 41 | 56.5 | 69.6 | 75.9 | 96.5 | 86.7 | 116.2 | 122 | 111.3 | |
| 냉각된 물 | m3/h | 15 | 19.6 | 24.2 | 29 | 35 | 40 | 45 | 50.2 | 53.8 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 23.3 | 30.7 | 38.5 | 42.2 | 51.4 | 56 | 63 | 66.3 | 73 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 7 | 7 | 8 | 12 | 16 | 16 | 16 | 16 | 18 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 16 | 22 | 27 | 32 | 36 | 42 | 46 | 52 | 56 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN65 | DN80 | DN80 | DN80 | DN80 | DN100 | DN100 | DN100 | DN125 |
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 28000 | 36000 | 45000 | 5500 | 63000 | 74000 | 83000 | 92000 | 102000 | |
| 보호 장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 2200 | 2300 | 2500 | 2800 | 2800 | 2910 | 3100 | 3150 | 3150 |
| W | mm | 1100 | 1100 | 1200 | 1200 | 1800 | 2050 | 2050 | 2050 | 2050 | |
| H | mm | 1820 | 2030 | 2030 | 2030 | 2100 | 2100 | 2100 | 2100 | 2100 | |
| 무게 | KG | 920 | 1120 | 1350 | 1560 | 1780 | 1920 | 2230 | 2450 | 2720 | |
| 모델 | JLSF-120D | JLSF-130A | JLSF-150A | JLSF-160D | JLSF-180D | JLSF-200D | JLSF-240D | JLSF-260D | JLSF-300D | ||
| 냉각 용량 | kW/h | 379.2 | 410.8 | 474.0 | 505.6 | 568.8 | 632.0 | 758.4 | 821.6 | 948.0 | |
| 켈리 칼로리/시간 | 336,000 | 364,000 | 420,000 | 448,000 | 504,000 | 560,000 | 672,000 | 728,000 | 840,000 | ||
| 온도 범위 | 5°C~35°C (0°C 아래는 사용자 정의 할 수 있습니다) | ||||||||||
| 전원 공급 | 3N-380V/415V 50HZ/60HZ | ||||||||||
| 전체 전력 | KW | 149 | 169 | 195.1 | 204.8 | 240 | 247.5 | 282 | 309.4 | 364.5 | |
| 전류 | A | 88.6 | 100.5 | 114.8 | 120.5 | 141.6 | 145.6 | 165.5 | 182 | 214.4 | |
| 냉각된 물 | m3/h | 59 | 65 | 74 | 79 | 90 | 101 | 119 | 130 | 152 | |
| 압축기 | 종류 | 반 гермети적 나사형 | |||||||||
| 시작 방법 | Y-△ | ||||||||||
| 용량 조정 | 0,25,50,75,100 | ||||||||||
| 입력 전력 | KW | 79.6 | 88.5 | 102.8 | 108.5 | 126.6 | 130.6 | 150.5 | 167 | 199.4 | |
| 냉동유 | 종류 | HBR-A01 | |||||||||
| 충전 부피 | L | 18 | 18 | 23 | 24 | 24 | 28 | 32 | 32 | 36 | |
| 냉각물질 | 종류 | R-22/R407C | |||||||||
| 통제 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | ||||||||||
| 증발기 | 충전 부피 | KG | 62 | 66 | 75 | 80 | 92 | 103 | 121 | 126 | 150 |
| 종류 | 껍질과 튜브 | ||||||||||
| 콘덴서 | 직경 | mm | DN1250 | DN150 | DN200 | ||||||
| 종류 | 고효율 구리 장갑 알루미늄 핀 타입 + 소음 낮은 외부 로터 팬 | ||||||||||
| 냉각 공기 부피 | m3/h | 112000 | 122000 | 141000 | 150000 | 169000 | 189000 | 223000 | 245000 | 285000 | |
| 보호 장치 | 고전압 및 저전압 스위치, 항냉각 보호 장치, 용해성 플러그, 안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | ||||||||||
| 크기 | L | mm | 3500 | 3800 | 4120 | 4250 | 4680 | 4680 | 5230 | 5630 | 6550 |
| W | mm | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2100 | 2210 | |
| H | mm | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2120 | 2150 | |
| 무게 | KG | 3050 | 3360 | 3670 | 3550 | 4120 | 4230 | 4650 | 5570 | 7420 | |
응용 산업:
공기 냉각 스루프 냉장기는 다음과 같은 산업에서 널리 사용됩니다.
상업용 사무실 건물:상업용 사무실 건물 은 보통 편안 한 실내 환경 을 유지 하기 위해 많은 양의 에어컨 장비 를 필요로 하며, 공기 냉각 된 나사 냉장고 는 이 필요 를 충족 시킬 수 있다.
호텔 및 관광 산업:호텔 및 관광 산업은 일반적으로 편안한 숙박 환경을 제공하기 위해 대규모 에어컨 시스템을 필요로 하며, 공기 냉각 스크루 쿨러는 이러한 요구를 충족시킬 수 있습니다.
병원 및 의료 기관:병원과 의료 기관은 장비의 정상적인 작동과 환자의 편안함을 보장하기 위해 일정한 온도와 습도를 유지해야합니다.그리고 공기 냉각 스크루 냉장기는 이러한 서비스를 제공할 수 있습니다..
난산업 제조업:산업 제조는 일반적으로 생산 라인 및 장비의 정상적인 운영을 유지하기 위해 대규모 냉각 장비를 필요로하며 공기 냉각 스크루 냉장기는 이러한 요구를 충족시킬 수 있습니다.
쇼핑몰과 슈퍼마켓:쇼핑몰과 슈퍼마켓은 편안한 쇼핑 환경을 제공하기 위해 대규모 에어컨 시스템이 필요하며, 공기 냉각 스크루 쿨러는 이러한 서비스를 제공할 수 있습니다.
한마디로,의약품, 화학, 식품, 지방, 코팅, 전자기, 냉장고, 플라스틱, 화학 섬유, 상업 콘크리트, 레이저, 정화 작업장,기계 가공 및 기타 산업그것은 현대 산업 제조에 의해 요구되는 온도를 정확하게 제어 할 수 있으며 효율성과 제품 품질을 크게 향상시킵니다.합리적인 디자인과 우수한 품질100개 이상의 모델로, 현대 산업 냉장고에 가장 좋은 선택입니다.
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
공기 냉각 냉각기 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
공기 냉각 냉각기는 표준 접합판 목재 상자에 포장되어 배송됩니다. 모든 구성 요소는 필름으로 고정되고 보호되며 단위는 쉽게 운송 할 수 있도록 팔렛에 배치됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
유지보수 방법:
공기 냉각 스루프 쿨러의 유지보수 방법은 다음을 포함한다.
1필터와 코일을 정기적으로 청소합니다.냉각 성능에 영향을 줄 수 있는 먼지와 더미로 막히지 않도록 필터와 코일을 정기적으로 청소하십시오.
2전기 시스템을 확인해전기 시스템, 전선, 플러그, 스위치 등이 정상적으로 작동하는지 확인하기 위해 정기적으로 검사하십시오.
3콘덴서와 증발기를 청소합니다.좋은 열 분산과 냉각 효과를 유지하기 위해 응축기와 증발기를 정기적으로 청소하십시오.
4냉각기를 확인해냉각물질의 압력과 농도가 정상 수준인지 확인하기 위해 정기적으로 검사하십시오.
5- 스크루 압축기를 확인:스크루 압축기의 작동을 정기적으로 검사하십시오. 소음, 진동 및 기름 수준 등을 포함하여 정상 작동을 보장하십시오.
6- 엔진과 팬을 확인해주기적으로 모터와 팬의 작동을 검사하여 제대로 작동하는지 확인하십시오.
배관 시스템 을 검사 하라: 배관 시스템 의 밀착성 과 누출성 을 주기적 으로 검사 하여 정상적 으로 작동 하는 것 을 보장 하라.
간단히 말해서, 정기적인 유지 보수와 유지보수는 공기 냉각 스크루 쿨러의 정상적인 작동을 보장하고 서비스 수명을 연장 할 수 있습니다.제조업체의 권장 사항에 따라 관리 및 유지보수가 권장됩니다., 그리고 정기적으로 전문적인 유지보수 직원에게 유지보수 및 검사를 요청하십시오.
