상세 정보 |
|||
| 제품 이름: | 공랭식의 저온 수냉기 | 제어 시스템: | PLC / 마이크로컴퓨터 |
|---|---|---|---|
| 배출구 수온: | -30-35C | 압축기 유형: | 스크롤 / 반밀폐 / 밀폐식 |
| 증발기: | 저수 탱크 코일 / 원통 다관형 | 콘덴서: | 핀형 관 |
| 컨덴서 팬들: | 원심력인 굴대 / | 소음 수준: | ≤75dB(A) |
| 전압: | 220V/380V/415V/440V/480V | 주파수: | 50Hz/60Hz |
| 냉각제: | R22/R407C/R134A/R410A/R404A | 보호 시스템: | 높이 / 저압, 수류, 과부담, 등. |
| 펌프: | 원심력 / 수직 | 보증: | 12개월 |
| 강조하다: | 자동 공기 냉각 물 냉각기,220V 공기 냉각 물 냉각기,저온 공기 냉각용 물 냉장기 |
||
제품 설명

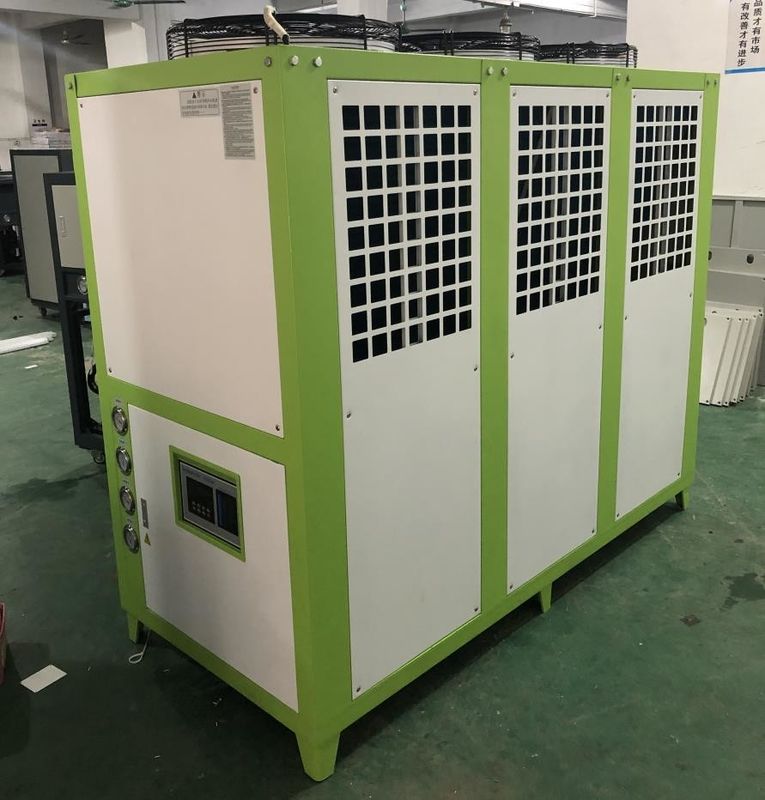

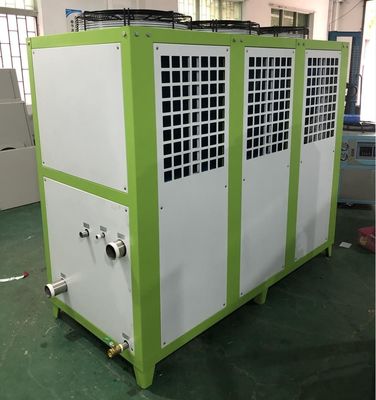

JLSFD-25HP 공기 냉각 낮은 온도 물 냉장기
제품 설명:
공기 냉각 저온 냉각기 (Air-cooled low-temperature chiller) 는 공기 냉각을 통해 저온 냉각을 제공하는 장치이다.그것은 일반적으로 냉동 조건에서 냉각을 필요로하는 응용 프로그램에서 사용되며 몇 가지 특수한 특징과 장점을 가지고 있습니다..
공기 냉각 낮은 온도 냉장기의 주요 특징은 다음과 같습니다.
1공기 냉각:공기 냉각 낮은 온도 냉장기는 공기 냉각 방법을 채택하고, 내장 팬과 라디에이터를 통해 주변 환경에 열을 전달합니다.전통적인 물 냉각 방법과 비교하면, 그것은 추가 물 냉각 장비와 물 공급원을 필요로하지 않으며 더 편리하고 유연합니다.
2낮은 온도 냉각 용량:공기 냉각 낮은 온도 냉장기는 일반적으로 -40 °C 이하의 낮은 냉각 온도를 제공할 수 있습니다. 이것은 의약품,화학 물질, 식품 가공 및 기타 산업.
3자동 제어 시스템:공기 냉각 낮은 온도 냉장기는 고급 자동 제어 시스템으로 장착되어 있습니다.안정적인 낮은 온도 출력을 보장하기 위해 실시간으로 냉각 온도를 모니터링하고 조정할 수 있습니다.사용자들은 필요에 따라 필요한 온도 범위와 정확도를 설정할 수 있습니다.
4에너지 절감 효과:공기 냉각 낮은 온도 냉장기는 높은 에너지 효율을 가지고 있으며, 고급 압축기와 열 교환 기술을 채택하고 있으며 낮은 온도에서도 효율적으로 작동 할 수 있습니다.추가적인 물 냉각 시스템이 필요하지 않기 때문에, 수자원 및 관련 장비의 에너지 소비가 절약됩니다.
5콤팩트 디자인:공기 냉각 낮은 온도 냉장기는 일반적으로 컴팩트한 디자인으로, 더 적은 공간을 차지하고, 제한된 공간에 설치하기에 적합합니다.그들은 일반적으로 설치 및 유지 관리에 쉬운 독립된 단위입니다.
공기 냉각 낮은 온도 냉장기는 의약품 제조, 실험실 연구, 식품 가공, 화학 공정,등등공기 냉각 낮은 온도 냉장고를 선택할 때 필요한 냉각 온도 범위, 전력 요구 사항, 제어 기능,그리고 장비의 신뢰성과 에너지 효율성을 고려해야 합니다..
제품 특징:
공기 냉각 냉각기는 일반적인 냉각 장비이며 주요 특징은 다음과 같습니다.
1독립성:공기 냉각 냉각기는 파이프 또는 물 펌프를 통해 외부 냉각 물 소스에 연결 할 필요가 없습니다. 독립적이며 설치 및 이동이 쉽습니다.
2높은 효율과 에너지 절감:공기 냉각 냉장고는 높은 효율의 압축기와 열 교환기를 채택하여 짧은 시간 내에 설정된 온도 요구 사항을 달성 할 수 있습니다.또한 에너지 소비를 줄이고 더 나은 에너지 절약 효과를 얻을 수 있습니다..
3간편한 유지보수:공기 냉각 냉장고는 구조가 간단하고 유지 보수가 쉽고 청소 및 수리도 쉽습니다.
4소음 낮아:공기 냉각 냉장고는 낮은 작동 소음을 가지고 있으며 주변 환경과 인원을 방해하지 않습니다. 조용한 환경을 필요로하는 장소에 적합합니다.
5자동 제어:공기 냉각 냉각기는 고급 제어 시스템을 채택하여 온도와 습도를 자동으로 조정하여 안정적이고 신뢰할 수있는 냉각 효과를 보장 할 수 있습니다.
6유연성:공기 냉각 냉장기는 다른 필요를 충족시키기 위해 혼자 또는 다른 장비와 함께 사용할 수 있습니다.
일반적으로 공기 냉각 냉장고는 독립성, 높은 효율성 및 에너지 절약, 간편한 유지 보수, 낮은 소음, 자동 제어 및 유연성의 특징을 가지고 있습니다.그리고 다양한 냉각 필요에 널리 사용되는 이상적인 장비입니다.
작동 원리:
공기 냉각기 의 주요 구성 요소 는 압축기, 공기 응축기, 팽창 밸브, 증발기 이다. 그 작업 흐름 의 기본적인 개요 는 다음 과 같다.
1압축기는 저압, 저온 냉각 가스를 흡수하고 고압, 고온 가스로 압축합니다.
2이 고온 고압 냉각 가스는 공기 응축기에 들어가 주변 공기와 열을 교환하고,냉각제는 기체 상태에서 액체 상태로 응고합니다..
3고압 냉각 액체가 확장 밸브를 통과하면 압력이 갑자기 떨어지고 저압과 저온 냉각 액체로 변합니다.
4낮은 온도와 낮은 압력 냉각 액체는 증발기에 들어가 실내 열을 흡수하고 스스로 기체 상태로 증발합니다.그리고 실내 온도가 냉각의 목적을 달성하기 위해 떨어집니다..
5냉각 가스는 다시 압축기에 빨려 들어가 순환을 완료합니다.
공기 냉각 냉장고의 장점은 설치가 간단하고 냉각 타워와 냉각 물 펌프가 필요하지 않으며 유지 보수 비용이 낮습니다.효율은 수냉 냉각기보다 낮습니다., 특히 높은 주변 온도에서, 그리고 그 효율은 더 감소합니다.
| 1 압축기 | 5 증발기 | 9 온도 센서 | 13 바이패스 밸브 |
| 2 콘덴서 | 6 볼 밸브 | 10 물 탱크 | 14 저전압 제어기 |
| 3 필터 건조기 | 7 안티프리즈 스위치 | 11 물 펌프 압력 측정기 | 15 고전압 제어기 |
| 4 확장 밸브 | 8 플로팅 스위치 | 12 물 펌프 |
16 압력 완화 밸브 |
기술 매개 변수:
| 모델 | JLSFD-1HP | JLSFD-2HP | JLSFD-3HP | JLSFD-4HP | JLSFD-5HP | JLSFD-6HP | JLSFD-8HP | JLSFD-10HP | ||
| 냉각 용량 | kW/h | 3.1 | 6.2 | 9.3 | 12.4 | 15.5 | 18.6 | 24.8 | 31 | |
| 켈리 칼로리/시간 | 2,700 | 5,400 | 8,100 | 10,800 | 13,500 | 16,200 | 21,600 | 27,000 | ||
| 온도 범위 | -30°C-35°C | |||||||||
| 전원 공급 | 1PH-220V 50HZ/60HZ 3PH-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 1.21 | 2.03 | 2.84 | 3.7 | 4.5 | 5.7 | 7.33 | 8.83 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 0.75 | 1.50 | 2.25 | 3.00 | 3.75 | 4.50 | 6.00 | 7.50 | |
| 순환 펌프 | 힘 | KW | 0.375 | 0.375 | 0.375 | 0.375 | 0.75 | 0.75 | 0.75 | 1.5 |
| 머리 | m | 22 | 22 | 22 | 22 | 23 | 23 | 23 | 21.5 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 0.50 | 1.00 | 1.50 | 2.00 | 2.50 | 3.00 | 4.00 | 5.00 | |
| 증발기 | 흐름 | m3/h | 0.82 | 0.98 | 1.45 | 1.88 | 2.42 | 2.92 | 3.75 | 4.85 |
| 물 용량 | m3 | 0.028 | 0.04 | 0.05 | 0.05 | 0.065 | 0.065 | 0.13 | 0.18 | |
| 직경 | 인치 | 1/2인치 | 3/4인치 | 1" | 1-1/2인치 | 1-1/2인치 | ||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 1000 | 2000 | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 680 | 800 | 1040 | 1140 | 1140 | 1200 | 1400 | 1400 |
| W | mm | 420 | 480 | 555 | 620 | 620 | 650 | 725 | 725 | |
| H | mm | 720 | 850 | 1060 | 1200 | 1200 | 1160 | 1450 | 1450 | |
| 단위 무게 | 1kg | 60 | 90 | 130 | 140 | 170 | 210 | 270 | 350 | |
| 모델 | JLSFD-12HP | JLSFD-15HP | JLSFD-20HP | JLSFD-25HP | JLSFD-30HP | JLSFD-40HP | JLSFD-50HP | JLSFD-60HP | ||
| 냉각 용량 | kW/h | 37.2 | 46.5 | 65 | 77.5 | 93 | 124 | 155 | 186 | |
| 켈리 칼로리/시간 | 29,059 | 37,965 | 50,805 | 61,683 | 74,992 | 97,675 | 116,521 | 156,249 | ||
| 온도 범위 | -30°C-35°C | |||||||||
| 전원 공급 | 1N-220V 50HZ/60HZ 3N-380V/415V 50HZ/60HZ | |||||||||
| 전체 전력 | KW | 11.4 | 13.62 | 19.8 | 22.75 | 28.3 | 39.2 | 46.75 | 56.1 | |
| 압축기 | 종류 | 에르메틱 스롤 타입 또는 피스톤 | ||||||||
| 힘 | KW | 9 | 11.25 | 15 | 18.75 | 22.5 | 30 | 37.5 | 45 | |
| 순환 펌프 | 힘 | KW | 1.5 | 1.5 | 2.2 | 2.2 | 4 | 4 | 4 | 5.5 |
| 머리 | m | 21.5 | 21.5 | 22 | 22 | 25 | 25 | 25 | 26 | |
| 냉장료 | 종류 | R22/R407c/R134a/R410a | ||||||||
| 제어 방법 | 온도 감지 외부 압력 평준화 확장 밸브 | |||||||||
| 충전 부피 | 1kg | 7.2 | 9.1 | 12.2 | 15.3 | 18.6 | 24.5 | 30.6 | 36.8 | |
| 증발기 | 흐름 | m3/h | 5.81 | 7.6 | 10.16 | 12.34 | 15.2 | 19.53 | 23.3 | 30.52 |
| 물 용량 | m3/h | 0.18 | 0.21 | 0.28 | 0.32 | 0.32 | 0.61 | 0.66 | 0.72 | |
| 직경 | 인치 | 1.5" | 2" | 2.5" | 3" | |||||
| 콘덴서 | 종류 | 효율적인 청동 세트 | ||||||||
| 팬 | 종류 | 축적 흐름 | ||||||||
| 공기 부피 | m3/h | 12000 | 15000 | 20000 | 25000 | 30000 | 40000 | 50000 | 60000 | |
| 보호 장치 | 고압 및 저압 스위치, 반냉각 보호 장치, 퓨지블 플러그/안전 밸브, 과부하 보호 장치, 코일 과열 보호 장치, 자동 온도 보호 스위치 등 | |||||||||
| 기계 크기 | L | mm | 1400 | 1750 | 2000 | 2000 | 2200 | 2000 | 2000 | 2400 |
| W | mm | 725 | 750 | 900 | 900 | 900 | 1800 | 1800 | 1800 | |
| H | mm | 1450 | 1500 | 1770 | 1770 | 1770 | 2200 | 2300 | 2300 | |
| 단위 무게 | 1kg | 370 | 480 | 590 | 590 | 880 | 1000 | 1280 | 1420 | |
응용 산업:
냉동 냉장기는 많은 산업 분야에서 널리 사용됩니다. 주요 응용 산업 중 일부는 다음과 같습니다.
1제약 및 생물 산업:저온 냉장기는 의약품, 생명공학 및 의료 장비 분야에서 중요한 역할을 합니다. 그들은 원자로, 냉장실 장비,냉각 보관 생물학적 샘플, 약과 백신을 준비하고, 더 많은 것을.
2식품 가공 산업:식품 가공 및 냉장 과정에서 저온 냉장기는 식품의 온도 및 보관 조건을 제어하는 데 사용됩니다. 냉동 식품, 냉장 보관 용도로 사용할 수 있습니다.,과일과 채소 보존, 음료 생산 등
3산업 냉각 산업:저온 냉장기는 산업 냉장 분야에서 널리 사용됩니다. 예를 들어 플라스틱 주사 폼 머신, 금속 처리 장비,반도체 제조 장비, 레이저 절단 기계, 전자 부품 제조, 그리고 더 많은.
4실험실 연구 산업:많은 실험실에서는 실험 요구 사항을 충족시키기 위해 온도를 정확하게 조절해야 합니다.냉동 냉장기는 연구실에서 연구 작업을 지원하기 위해 안정적인 낮은 온도 환경을 제공 할 수 있습니다.물질과학, 화학, 물리학 등과 같은 분야입니다.
5화학 공정 산업:화학 반응은 일반적으로 특정 온도 조건에서 수행되어야하며 저온 냉장기는 필요한 저온 환경을 제공할 수 있습니다.화학 공정 산업의 응용 분야에는 합성 반응이 포함됩니다., 용매 회수, 수정 과정 등
또한 냉동 냉장기는 항공우주, 전자제품 제조, 금속 산업, 에너지 산업 등 다른 산업에서도 사용됩니다.그들은 광범위한 응용 분야를 가지고 있으며 다양한 산업의 특정 요구를 충족시킬 수 있습니다..
자동차 제조 화학 공학 전자 산업 전자기공업
주사조직 산업 제약 산업 플라스틱 포장 산업 인쇄 산업
우포트 및 서비스:
냉장고 기술 지원 및 서비스에는 다음이 포함됩니다.
124/7 고객 지원
2원격 조종 설치 및 유지
3원격 진단 및 문제 해결
4전화 / 이메일 상담 및 지침
5사용자 친화적 인 문서 및 설명서
6소프트웨어 업데이트 및 업그레이드
7부품 및 소모품의 비용 가격
포장 및 운송:
냉장고 는 표준 접합판 목재 상자 에 포장 되어 배송 됩니다. 모든 부품 은 필름 으로 고정 하고 보호 되고, 그 다음 단말기는 편리 한 운송 을 위해 팔렛 에 배치 됩니다.그리고 올바른 배달을 보장하기 위해 나무 상자에 운송 표시 정보 라벨을 붙여.
공기 냉각형 냉각기의 에너지 효율은 물 냉각 방식과 비교하면 어떻게 될까요?
공기 냉각 낮은 온도 냉각기와 물 냉각 방식 사이에는 에너지 효율에 약간의 차이가 있습니다.
1열 분산 효율:물 냉각 방법은 냉각 수를 통해 냉각 수로 열을 전달하고 냉각 수 순환 시스템을 통해 열을 방출합니다.공기 냉각 낮은 온도 냉장기는 내장 팬과 라디에이터를 통해 주변 환경에 직접 열을 분산합니다.물의 더 높은 특이 열 용량으로 인해 물 냉각은 일반적으로 더 높은 열 분산 효율을 가지고 더 효과적으로 열을 제거 할 수 있습니다.
2에너지 소비:물 냉각 방법은 추가 물 냉각 장비와 물 순환 시스템을 필요로 하기 때문에, 공기 냉각 낮은 온도 냉각기는 일반적으로 에너지 소비가 낮습니다.공기 냉각 낮은 온도 냉장기는 추가 물 펌프와 냉각 물 순환 시스템을 필요로하지 않습니다, 따라서 물 에너지 소비와 펌프 에너지 소비를 절약합니다.
3환경 적응력:물 냉각 방법은 안정적인 물 공급 및 배수 시스템을 필요로하며 충분한 물 자원이있는 지역에 적합합니다.공기 냉각 낮은 온도 냉장고는 물의 출처와 배수 시스템을 필요로하지 않습니다, 특히 수자원이 희박하거나 물 냉각 장비를 사용할 수 없는 지역에서 다양한 환경 조건에 적합합니다.
특정 에너지 효율 비교는 장비의 설계, 압축기의 효율성,라디에이터의 설계냉장고를 선택할 때 기후 조건, 수자원,에너지 소비 요구 사항 및 해당 지역의 장비의 실제 적용 요구 사항.
전체적으로, 물 냉각 방법은 열 분산 효율성 측면에서 장점이 있지만 에너지 소비와 환경 적응성 측면에서공기 냉각 낮은 온도 냉장기는 더 많은 장점이 있습니다.따라서 어떤 방법을 선택하느냐는 실제 상황과 필요에 달려 있습니다.
